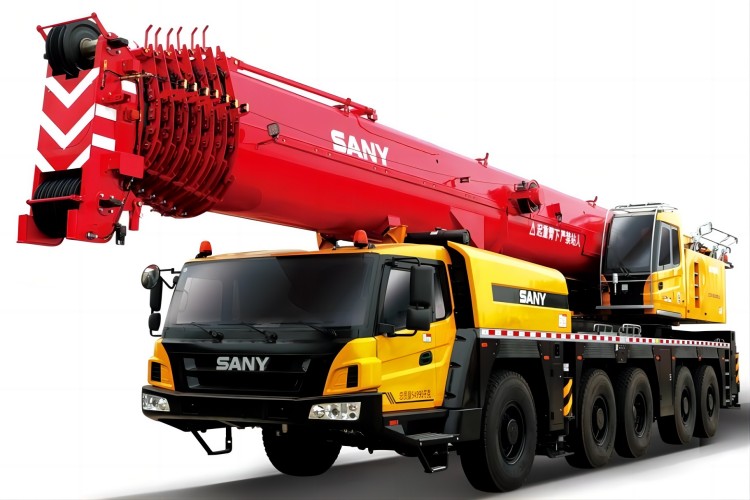

好的，我们来详细解析一下三一SAC1600C8全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解SAC1600C8的关键性能参数

在查看性能表之前，先了解这台车的基本能力：

• 最大起重量： 160吨（这是其型号名称的来源，但在实际应用中，极少能在全工况下达到）。
• 主臂长度： 11.6米 ~ 60.5米（基本臂到全伸主臂）。
• 副臂长度： 可选配，最大可加至31.5米，使最大臂长达到91.5米。
• 典型工况： 性能表会按不同的支腿跨距和配重配置划分，例如：
  • 全支腿 + 全配重： 性能最强，用于最重的吊装任务。
  • 半支腿 + 部分配重： 用于场地受限的工况。
  • 行驶状态（不带配重）： 性能最弱，主要用于移动或应急小吊装。

第二步：起重性能表的核心要素解读

性能表通常是一个多维度的矩阵，你需要同时关注以下几个关键变量：

1. 工作幅度（半径）： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素。 幅度越大，起重能力急剧下降。
2. 臂长： 主臂伸出的长度。
3. 配重： 使用的配重吨数。
4. 支腿跨距： 支腿完全伸出或部分伸出的跨距尺寸。
5. 额定起重量： 在上述条件下，起重机允许安全起吊的最大重量。

黄金法则： 在任何一个臂长下，起重能力都随着工作幅度的增加而减小。

第三步：应用案例解析

我们模拟几个典型的吊装场景，来演示如何查询和应用性能表。

案例一：大型设备安装（重物、近距离）

• 任务： 将一台重85吨的反应器吊装到15米高的基础上。场地开阔，支腿可以全伸。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 85吨（需包含吊钩、索具重量，假设总计约87吨）。
     • 所需幅度： 设备放置点离车较近，预计幅度在8米以内。
     • 所需臂长： 基础高15米，加上设备高度和吊索高度，主臂长度约需22-24米。
  2. 查询性能表：
     • 选择 “全支腿 + 全配重（例如60吨配重）” 的工况表。
     • 找到 “臂长24米” 这一列。
     • 查看 “幅度8米” 对应的额定起重量。假设性能表显示为 95吨。
  3. 判断与决策：
     • 95吨（额定） > 87吨（实际），满足要求。
     • 安全裕度： (95 - 87) / 87 ≈ 9.2%，符合安全规范（通常要求有足够余量）。
     • 结论： 该工况安全可行。操作时需严格控制幅度在8米以内。

案例二：风电塔筒吊装（中长臂、中等幅度）

• 任务： 吊装一节重40吨的风电塔筒，需要将塔筒吊至离起重机中心20米远的位置。臂长需要40米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 40吨（含索具）。
     • 所需幅度： 20米。
     • 所需臂长： 40米。
  2. 查询性能表：
     • 选择 “全支腿 + 全配重” 工况。
     • 找到 “臂长40米” 这一列。
     • 查看 “幅度20米” 对应的额定起重量。假设性能表显示为 42吨。
  3. 判断与决策：
     • 42吨（额定） > 40吨（实际），勉强满足，但安全裕度很小。
     • 风险分析： 只有2吨的余量（5%），任何风吹草动（如风载、轻微操作不当）都可能造成超载，非常危险。
