好的，我们来详细解析一下三一SAC1600T8全地面起重机在不同工况下，如何应用其起重性能表来规划一次安全、高效的吊装作业。

核心要点：起重性能表是什么？

起重性能表是起重机的“操作圣经”，它以表格形式详细列出了起重机在不同工况配置（主要是臂长和幅度）下，能够安全起吊的最大额定起重量。应用性能表的核心目的是：在吊装前，确保计划起吊的重量和作业半径（幅度）在起重机当前配置的安全能力范围内，防止超载事故发生。

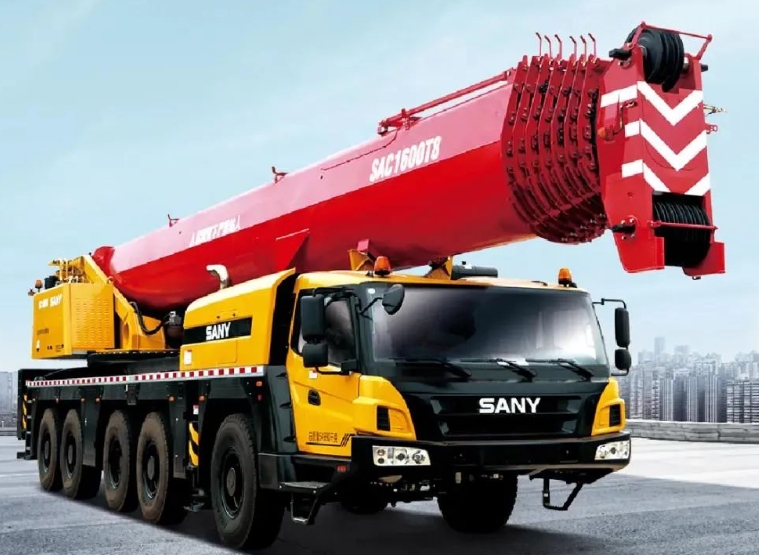

三一SAC1600T8（160吨）作为一款高性能全地面起重机，其性能表非常复杂，因为它有多种配置组合：

• 主臂工况： 使用基本臂或伸缩臂。
• 副臂工况： 在主臂末端加装副臂，以增加起升高度。
• 塔式副臂工况： 使用更长的塔式副臂，用于超高、轻量物件的吊装。
• 风电专用工况： 针对风机吊装的特殊配置。

应用案例一：城市立交桥预制梁吊装（主臂工况）

场景描述： 需要在城市立交桥施工现场，将一块重45吨的预制混凝土梁吊装到桥墩上。桥墩高度为15米。现场空间有限，起重机支车位置距离桥墩中心约14米。

应用性能表步骤：

1. 确定关键参数：

   • 吊装重量： 45吨（包括吊钩、索具的重量，假设总计为47吨）。
   • 作业半径（幅度）： 14米（从起重机回转中心到吊物中心的水平距离）。
   • 所需起升高度： 桥墩高15米 + 索具高度约3米 + 安全余量 ≈ 19米。

2. 选择工况配置：

   • 此任务重量较大，但高度要求不高。优先选择主臂工况，因为其起重能力最强。
   • 查阅SAC1600T8的主臂起重性能表。假设我们使用主臂全伸，需要找到能满足19米起升高度的臂长组合。通过计算，可能需要使用约30米左右的主臂长度。

3. 查表与验证：

   • 在性能表中，找到 “主臂长度：30米” 这一列。
   • 在这一列中，向下找到 “作业半径：14米” 这一行。
   • 表格交叉点的数字，即为该工况下的额定起重量。假设查表结果为 52吨。
   • 安全验证： 计划吊重47吨 < 额定起重量52吨。结论：工况安全。

4. 额外考虑：

   • 支腿状况： 性能表通常基于“全支腿”工况。必须确保现场地面坚实，起重机支腿完全伸出。
   • 后方区域作业： 如果吊装发生在起重机正后方，需要特别注意，因为此区域的起重能力通常低于侧方和前方。性能表会明确标注不同回转区域的起重能力。

应用案例二：化工厂反应塔安装（副臂工况）

场景描述： 在化工厂区内，需要安装一个高50米、重25吨的反应塔。由于周围有现有设备，起重机必须停在较远位置，作业半径达到28米。

应用性能表步骤：

1. 确定关键参数：

   • 吊装重量： 25吨 + 索具 ≈ 26吨。
   • 作业半径： 28米。
   • 所需起升高度： 反应塔高50米 + 空中翻身余量 ≈ 55米。

2. 选择工况配置：

   • 起升高度要求很高，主臂无法满足。必须使用主臂+副臂工况。
   • 假设配置为：主臂31.7米 + 副臂23.5米，总臂长可达55.2米，满足高度要求。

3. 查表与验证：

   • 查阅SAC1600T8的副臂起重性能表。找到对应的主臂和副臂组合。
   • 在“主臂31.7m，副臂23.5m”的配置下，查找 “作业半径：28米” 对应的额定起重量。
   • 假设查表结果为 28吨。
   • 安全验证： 计划吊重26吨 < 额定起重量28吨。结论：工况安全。

4. **关键注意事项（
