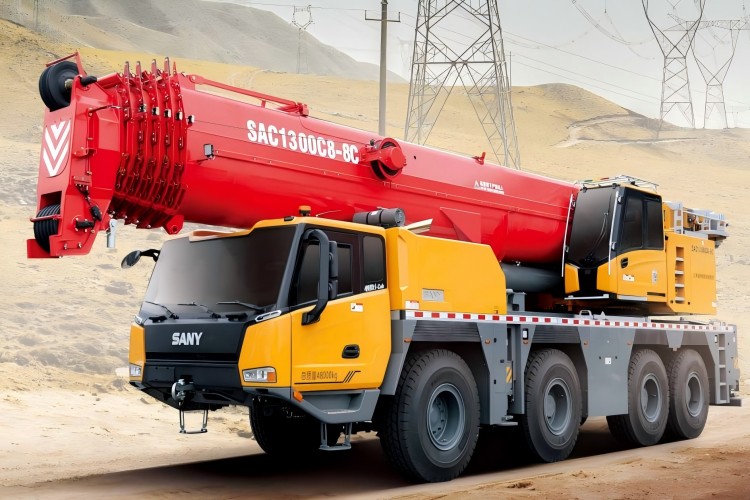

好的，我们来详细解析一下三一SAC1300C8-8C全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，要理解性能表的应用，必须先明白其核心构成：

• 主臂工况表： 这是最常用的表，显示了在不同臂长、不同工作幅度（吊车回转中心到吊钩的水平距离）下，该工况下的最大额定起重量。
• 副臂工况表： 当主臂长度不够或需要更高的工作高度时，会加装副臂。此表显示了带副臂作业时的性能。
• 支腿模式： SAC1300C8-8C通常有多种支腿模式（如全伸、半伸等），不同的支腿跨距直接影响整车的稳定性，从而影响起重能力。性能表会明确标注对应的支腿状态。
• 配重状态： 吊车可以安装不同重量的配重块（如全配重、部分配重），配重越大，起重能力一般越强。

核心原则： 在任何一次吊装前，操作员和指挥员都必须根据实际吊装物的重量和就位时的工作幅度，查阅性能表，确保实际起重量 ≤ 性能表规定的额定起重量，并留有安全余量。

应用案例场景分析

案例一：风电设备检修（主臂工况，强调幅度和重量精度）

• 场景描述： 需要更换一台风力发电机的齿轮箱。齿轮箱重量为38吨，安装高度为85米。现场地面平整坚实。
• 应用性能表步骤：
  1. 确定工况： 由于高度要求高，需要使用主臂工况。SAC1300C8-8C主臂最大长度可达81.8米，加上吊钩等高度，可以满足85米要求。我们选择主臂长度82米（取最接近且大于需求高度的臂长）。
  2. 确定工作幅度： 吊车需要停在风机塔筒附近。假设吊钩需要水平偏离回转中心10米才能将齿轮箱送到安装点。那么，关键的工作幅度就是10米。
  3. 查阅性能表：
     • 找到“主臂工况表”。
     • 在“臂长”列找到“82米”。
     • 在“工作幅度”行找到“10米”。
     • 交叉点查得的数值，即为在该工况下的最大额定起重量。假设查表结果为 42吨。
  4. 安全校验：
     • 吊物重量：38吨。
     • 额定起重量：42吨。
     • 负荷率 = 38 / 42 ≈ 90.5%。
     • 分析与决策： 虽然38吨 < 42吨，理论上可以吊装，但90.5%的负荷率已经非常高，接近安全极限（通常重要吊装要求负荷率不超过80-85%）。此时必须非常谨慎：
       • 确认风速在允许范围内。
       • 检查地面承载力是否足够。
       • 操作必须极其平稳，避免急停急起。
       • 如果条件允许，可以考虑微调吊车位置，将工作幅度减小到9米或8米，此时额定起重量会增大，负荷率降低，作业更安全。

案例二：桥梁预制梁安装（主臂+副臂工况，强调复杂工况组合）

• 场景描述： 在河岸上安装一块预制T型梁，梁重25吨。由于桥墩较高，且吊车无法停在桥墩正下方，需要将主臂伸出并加装副臂进行远距离、高空的“趴远”作业。
• 应用性能表步骤：
  1. 确定工况： 主臂长度可能不够或幅度不佳，需要启用“主臂+副臂”工况。假设主臂伸出60米，加装20米副臂，总臂长组合为80米。
  2. 确定工作幅度： 吊车停在河岸，吊钩需要水平偏离回转中心28米才能将T梁安装到位。
  3. 查阅性能表：
     • 找到“主臂+副臂工况表”（通常会注明副臂角度，如15°或30°）。
     • 在“主臂+副臂长度”列找到“60m + 20m = 80m”。
     • 在“工作幅度”行找到“28米”。
     • 交叉点查得的数值，假设为 28吨。
  4. 安全校验：
     • 吊物重量：25吨。
     • 额定起重量：28吨。
     • 负荷率 = 25 /
