吊车参数应用

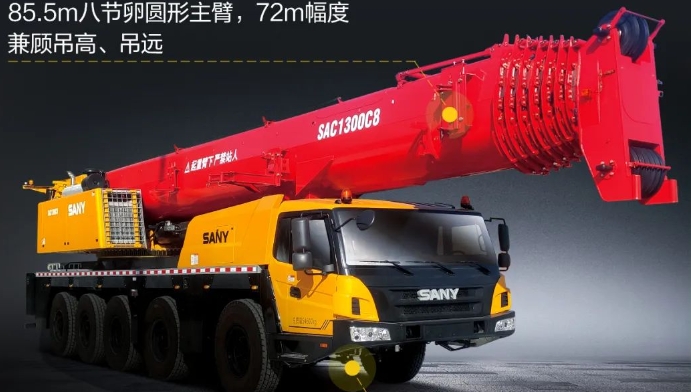

好的，我们来详细解析一下三一SAC1300C8全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
第一步：理解性能表的核心要素
在查看任何性能表之前，必须明确几个关键概念：
- 额定总起重量：性能表上标注的最大起重量，是在特定工况下（如特定幅度、特定支腿全伸、特定配重全挂）的最大能力。实际工作中绝不允许超过此值。
- 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
- 臂长组合：SAC1300C8采用主臂+副臂（固定副臂或变幅副臂）的组合。性能表会按不同臂长分段列出。
- 工况配置：这是关键！SAC1300C8通常有以下几种主要工况，性能表也是分开的：
- 主臂工况：只使用主臂工作。
- 主臂+固定副臂工况：安装固定角度的副臂，用于需要更大起升高度但幅度变化不大的情况。
- 主臂+变幅副臂工况：安装可变幅的副臂，灵活性最高，用于高、远、复杂的吊装。
- 支腿模式：全伸支腿（通常提供最大起重能力）或半伸支腿（在狭窄场地使用，但能力会大幅降低）。
- 配重：是否安装全部配重（如48吨），或部分配重，或车体自带配重。
核心原则：性能表是“且”的关系，你必须同时满足当前工作的幅度、臂长和工况配置，才能找到对应的额定起重量。
第二步：应用案例解析
我们通过三个典型的实际案例来演示如何应用性能表。
案例一：风电设备检修（主臂工况，中等幅度）
- 任务背景：在风电场更换一台风机顶部的齿轮箱。设备重量约12吨。风机轮毂高度80米。现场作业空间开阔。
- 应用性能表步骤：
- 确定工况：由于高度要求高（80米+吊索具高度），但重量相对较轻，我们选择主臂工况。查看SAC1300C8的性能参数，其主臂最大长度可达81.5米，足以满足要求。我们选择全伸支腿、全配重（48t） 的工况表，这是最稳定的配置。
- 确定臂长：目标高度约85米。考虑到吊钩、索具和一定的安全距离，我们需要将臂长伸展到接近最大值，比如80米臂长。
- 确定幅度：为了安全，起重机需要与风机塔筒保持一定距离。假设这个安全距离为20米。那么，我们的工作幅度就是20米。
- 查表：找到 “主臂工况 - 全支腿 - 全配重” 的性能表，在臂长80米这一列，向下找到幅度20米这一行，交叉点的数值就是额定起重量。
- （假设查表结果为：在80米臂、20米幅度下，额定起重量为15吨）
- 验证与决策：
- 设备重量12吨 + 吊钩/索具重量约1吨 = 总重约13吨。
- 额定起重量15吨 > 总重13吨。满足要求，可以作业。
- 安全余量：(15 - 13) / 13 ≈ 15.4%，这是一个比较健康的安全余量。
案例二：化工厂内设备安装（狭窄场地，主臂+副臂）
- 任务背景：在现有化工厂区内安装一台大型反应塔。设备重量35吨，需要安装到30米高的混凝土平台上。现场通道狭窄，起重机无法全方位伸支腿。
- 应用性能表步骤：
- 确定工况：由于平台高度30米，可能需要副臂来跨越障碍。但首先评估场地：起重机一侧靠近管廊，只能半伸支腿。我们必须使用半支腿工况的性能表！这是安全的关键。
- 确定臂长与副臂：30米高度，主臂可以满足，但为了避开平台下方的障碍物，可能需要带一点角度。我们选择主臂+变幅副臂工况，主臂伸到一定长度，然后用副臂来精确定位
