吊车参数应用

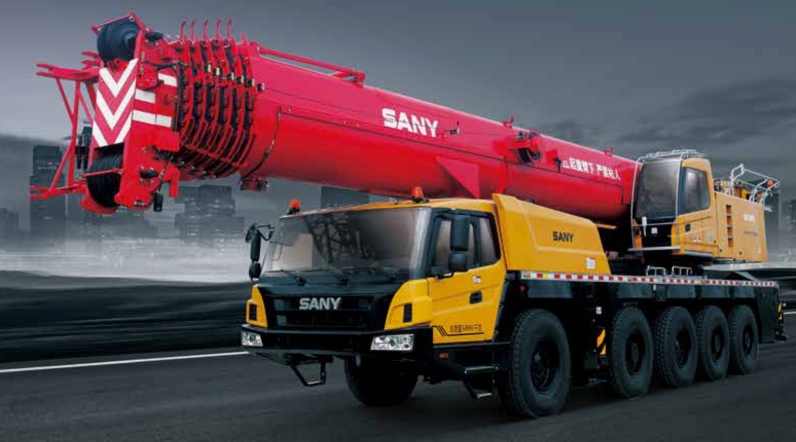

好的，我们来详细探讨一下三一SAC1300T2全地面起重机在不同工况下，如何具体应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
核心要点：理解性能表的关键参数
在讨论案例之前，必须明确阅读性能表时需关注的几个核心参数：
工况（配置）：这是性能表的基础。SAC1300T2主要有：
- 主臂工况：使用基本臂（最长臂）进行吊装。
- 副臂工况：在主臂末端加装副臂，以增加起升高度，但会大幅降低起重能力。
- 超起工况：使用超起装置（如配重、超起桅杆、拉板等），这是发挥1300吨级最大吊装能力的关键工况。
工作幅度（半径）：吊臂头部到回转中心的水平距离。这是决定起重能力的最关键因素。幅度越大，起重能力越小。
臂长：吊臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。
额定起重量：性能表上对应特定幅度和臂长下的最大允许吊重。
配重：车体后方配置的重量，直接影响起重稳定性。性能表会注明对应的配重吨数。
支腿跨距：支腿完全伸出的宽度，跨距越大，稳定性越好，允许的起重能力也越高。性能表通常基于最大支腿跨距。
应用案例解析
假设我们手头有一份SAC1300T2的性能表（具体数值需以官方最新手册为准，此处为原理说明）。
案例一：风电设备吊装（典型的主臂+超起工况）
场景：安装一台风力发电机的机舱，机舱重量为95吨，安装高度（轮毂中心高）为110米。
应用步骤：
- 确定工况：高度110米，远超主臂极限长度（约70-80米），必须使用主臂+副臂或主臂+超起+副臂工况。由于重量较大，为确保安全裕度，选择超起工况。
- 确定臂长组合：目标高度110米，需考虑吊具、索具高度以及机舱就位时吊钩与臂头的安全距离。假设需要臂头高度达到120米。查询性能表，可能需要 “主臂60米 + 副臂60米” 或类似的组合。
- 确定工作幅度：风机塔筒周围有安全作业区域，吊车通常不能紧贴塔筒停放。假设作业半径为16米。
- 查询性能表：
- 找到 “超起工况，主臂+副臂” 的性能分表。
- 在纵坐标找到臂长组合，例如“60m+60m”。
- 在横坐标找到工作幅度“16m”。
- 两者的交汇点即为该条件下的额定起重量。假设表中显示为 120吨。
- 对比与决策：
- 吊物重量：95吨。
- 额定起重量：120吨。
- 负载率 = 95 / 120 ≈ 79%。
- 这个负载率在安全范围内（通常行业标准要求重要吊装低于80%-85%）。因此，该工况是可行的。
- 额外检查：
- 风载影响：风电吊装对风非常敏感。性能表通常基于标准风速（如≤7.9m/s）。如果现场风速较高，需根据制造商指南折减起重能力。
- 地基处理：1300吨吊车对地基压力巨大，必须确保作业区域的地基经过专业计算和处理，能够承受最大接地比压。
案例二：化工厂大型反应塔吊装（主臂工况）
场景：将一个重200吨的反应塔吊装到20米高的混凝土基础上。现场空间开阔，吊车可以靠近设备基础。
应用步骤：
- 确定工况：高度仅20米，重量200吨，目标是使用最短的臂长和最小的工作幅度以发挥最大起重能力。优先选择主臂工况，如果能力不足再考虑超起工况。
- 确定臂长和幅度：为了吊装到20米高，主臂只需伸出约30米即可。吊车可以尽量靠近基础，假设工作幅度可以控制在10米。
- 查询性能表：
- 找到 “主臂工况” 的性能分表
