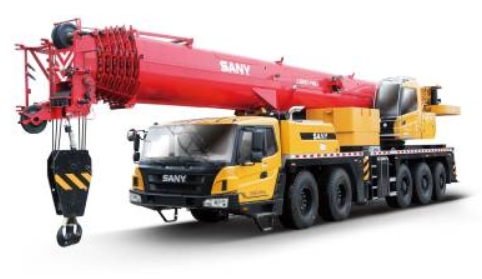

好的，我们来详细解析一下三一SAC1100C7全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解SAC1100C7的关键性能参数

在查看性能表之前，先了解这台设备的基本能力：

• 最大起重量： 110吨
• 主臂长度： 基本臂长13.5米，全伸臂长60米（不带任何附加装置）
• 副臂长度： 可加装最大25.5米副臂，最大臂长可达85.5米
• 支腿形式： 全伸支腿（提供最大稳定性）

核心要点： 起重性能表上的数值不是固定的，它取决于三个关键因素的组合：

1. 工作幅度（吊臂回转半径）： 吊钩中心到起重机回转中心的水平距离。
2. 臂长： 主臂伸出的长度。
3. 工况（支腿模式）： 通常是全支腿（360°全回转）或半支腿（侧方、后方等限定区域）。

---

第二步：解读起重性能表的结构

性能表通常是一个矩阵表格：

• 行（纵向）： 代表不同的臂长（例如：13.5m, 18m, 24m, ... 60m）。
• 列（横向）： 代表不同的工作幅度（例如：3m, 4m, 5m, ... 16m, 18m, ...）。
• 表格交叉点的数值： 代表在该臂长和工作幅度组合下，起重机在特定工况下的最大额定起重量。

重要提示： 性能表通常会明确标注适用的工况，例如“全支腿、360°”或“侧方/后方区域”。严禁超工况使用！

---

第三步：实际应用案例解析

我们通过几个典型的吊装场景来说明如何应用性能表。

案例一：近距离重物吊装（如设备卸车、厂房内安装）

• 场景描述： 需要将一台重85吨的设备从卡车上吊下，并安装到基础上。工作幅度预计在6米左右。
• 应用步骤：
  1. 确定工况： 场地开阔，支腿全伸，使用360°全回转工况。
  2. 确定关键参数： 重量 = 85吨，工作幅度 ≈ 6米。
  3. 查表： 找到对应“全支腿360°”的性能表。
     • 查看臂长最短（13.5米） 的那一行，因为短臂起重能力最强。
     • 在13.5米臂长下，横向找到工作幅度6米对应的列。
     • 交叉点数值通常远大于110吨（最大起重量）。这意味着在此工况下，吊装85吨非常安全。
  4. 安全校核： 虽然性能表允许，但仍需考虑吊具（如吊钩、钢丝绳）的重量（约1-2吨），总吊重约为86-87吨，仍在安全范围内。
  5. 结论： 此方案可行，且有充足的安全余量。

案例二：中远距离、较大高度吊装（如钢结构安装）

• 场景描述： 在工地上安装一根重25吨的钢梁，安装高度为30米，起重机需要停在离安装点15米远的地方。
• 应用步骤：
  1. 确定工况： 同样为全支腿360°工况。
  2. 确定关键参数： 重量 = 25吨，工作幅度 = 15米，所需臂长 ≥ 高度 + 吊索具高度 ≈ 32米。
  3. 查表：
     • 找到臂长33米或36米的行（选择比32米稍长的标准臂长）。
     • 在该行下，横向查找工作幅度15米对应的起重量。
     • 假设在33米臂长、15米幅度下，性能表显示额定起重量为30吨。
  4. 安全校核： 25吨 < 30吨，满足要求。但需注意，此工况下起重能力已接近额定值，操作必须平稳，严禁突然转向或急停。
  5. 结论： 方案可行，但属于“临界”吊装，需要格外谨慎。

案例三：使用副臂进行高、远吊装（如风电设备检修、高层建筑）

• 场景描述： 需要对
