吊车参数应用

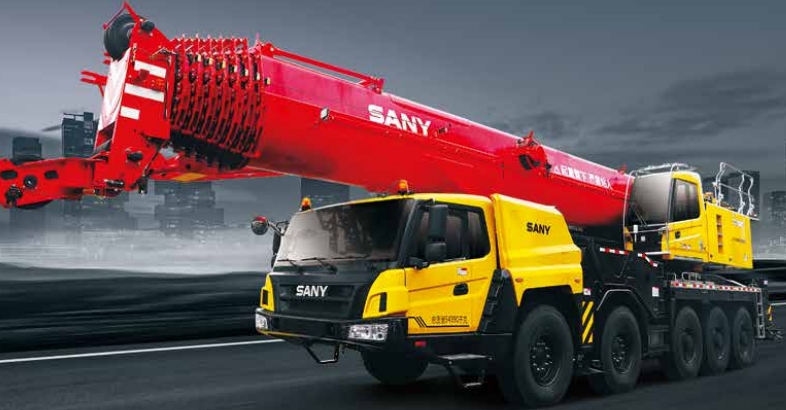

好的，我们来详细探讨一下三一STC1100T2汽车起重机在不同工况下，如何应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。
核心要点：理解性能表的关键参数
在查看任何性能表之前，必须理解几个核心参数，它们共同决定了起重机的实际起重能力：
- 工作幅度：吊臂回转中心到吊钩垂直中心的水平距离。幅度越大，起重能力越小。
- 臂长：主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 配重：STC1100T2通常有基本配重和可选配重。配重越大，起重能力越强，但对路基的要求也越高。
- 支腿工况：全伸支腿（通常为360°全周作业或特定方向）或半伸支腿。支腿全伸是发挥最大性能的基础。
- 吊臂形式：是否使用副臂（桁架式副臂或变幅副臂）。使用副臂时，性能表会完全不同。
STC1100T2的性能表通常分为几个主要部分：主臂工况表、主臂+副臂工况表，有时还会有重载模式/轻载模式的细分。
应用案例场景分析
假设我们需要吊装一个重40吨的预制混凝土构件到指定位置。
案例一：主臂工况 - 场地开阔的厂房钢结构吊装
场景描述：在开阔的施工场地，吊装高度不超过主臂范围，需要将构件吊起并回转放置。
应用步骤：
确定吊装参数：
- 构件重量：40吨（需加上吊钩、索具重量，假设总计41吨）。
- 安装幅度：构件需要放置的位置距离起重机中心约10米。
- 所需高度：吊起后，构件底部需离地15米。
查阅性能表（主臂工况，全支腿）：
- 打开STC1100T2的主臂起重性能表（360°全周作业）。
- 我们需要找到同时满足 “幅度≤10米” 和 “臂长足够达到15米高度” 的工况。
- 查看10米幅度这一列，向下查找起重能力大于41吨的行。
- 查表示例：在10米幅度下：
- 臂长18.6米时，额定起重量可能为50吨。 -> 满足要求，且有余量。
- 臂长24.6米时，额定起重量可能降至45吨。 -> 依然满足要求。
- 臂长30.6米时，额定起重量可能降至38吨。 -> 不满足要求！危险！
决策与操作：
- 安全选择：选择臂长18.6米或24.6米进行作业。虽然24.6米也能满足，但从安全余量角度，18.6米更优。
- 注意事项：操作时需确保实际幅度始终不大于10米，并缓慢平稳操作，避免突然回转或变幅带来的动载荷冲击。
案例二：主臂+副臂工况 - 高层建筑设备吊装
场景描述：需要将一台35吨重的设备吊装到一栋80米高的楼顶。仅凭主臂无法达到所需高度。
应用步骤：
确定吊装参数：
- 设备重量：35吨（含吊具，总计36吨）。
- 所需高度：吊钩至少需要达到85米的高度。
- 安装幅度：由于楼顶空间有限，设备需在离楼边约15米处放置，考虑到起重机与楼的距离，作业幅度预计为20米。
查阅性能表（主臂+副臂工况）：
- 打开主臂+桁架副臂的性能表。这种工况表会更复杂，通常主臂有多个角度，副臂有多个安装角度。
- 我们需要找到一个组合，使得 “总臂长 > 85米” 且 “在20米幅度下的起重能力 > 36吨”。
- 查表示例：假设配置为：主臂60米 + 副臂25米（总长85米），副臂安装角30°。
- 在性能表中找到对应配置，查看20米幅度下的起重能力。这个值可能只有40
