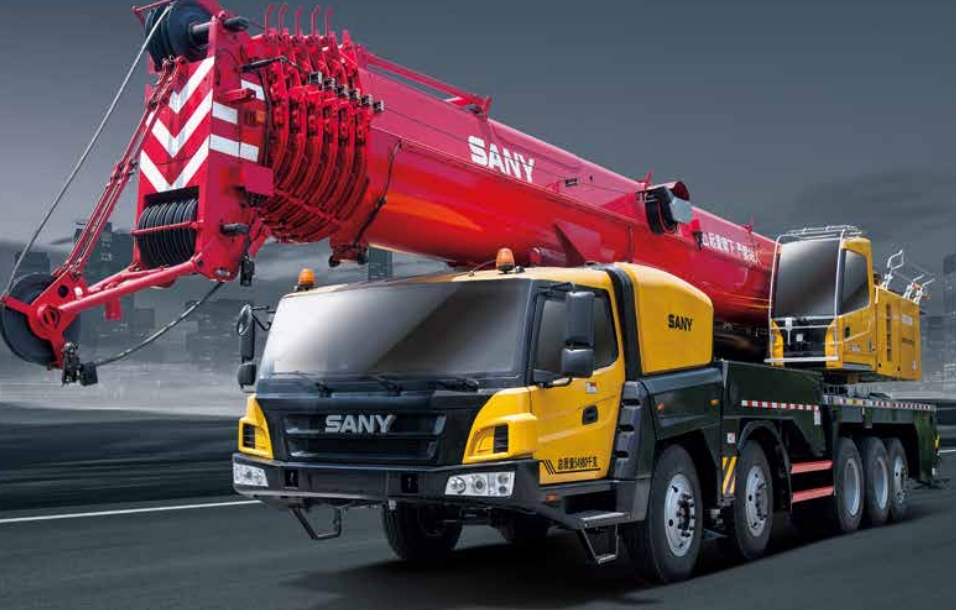

好的，我们来详细探讨一下三一STC1100T汽车起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的数字，而是随工况变化而动态调整的指导手册。 STC1100T作为一款110吨级的起重机，其性能强大，应用场景复杂，正确使用性能表至关重要。

理解STC1100T起重性能表的关键要素

性能表上的起重能力主要受以下因素影响，这些因素也构成了不同的“工况”：

1. 幅度（工作半径）： 吊臂角度或伸长的函数，是决定起重能力的首要因素。幅度越大，起重能力越小。
2. 臂长： 主臂长度、副臂（固定副臂或变幅副臂）的接入。
3. 配重： 全配重（通常为32.5吨）或部分配重。
4. 支腿工况： 全支腿（360°全周作业）或半支腿（侧方或后方作业）。
5. 吊钩滑轮组： 使用主钩还是副钩，穿绕的倍率（如4绳或8绳）会影响起重能力。

STC1100T的性能表通常会分为几个主要部分：

• 主臂工况表： 仅使用主臂，不同臂长和幅度下的起重能力。
• 主臂+副臂工况表： 接入副臂后，起重能力会显著下降，主要用于高空的轻型设备吊装。
• 专用工况表： 如使用重型固定副臂（Y型副臂）或塔式副臂时的特殊性能。

应用案例详解

我们通过三个典型的实际场景来说明如何查询和应用性能表。

案例一：风电设备检修（主臂工况，中幅度，高精度吊装）

• 场景描述： 在一个风电场，需要更换一台风机顶部的齿轮箱部件。部件重量为28吨，风机轮毂高度为80米。作业场地平坦坚实。
• 工况选择与查询步骤：
  1. 确定基本参数： 重量=28吨，所需高度 > 80米（需加上吊索具高度和部件本身高度）。
  2. 选择臂长组合： 80米的高度，需要使用“主臂+副臂”或超长主臂。假设STC1100T采用44.5米主臂 + 25米变幅副臂的组合，总臂长可达69.5米。加上吊钩和臂头高度，可以达到要求。
  3. 查询性能表： 找到“主臂44.5m + 变幅副臂25m”的工况表。
  4. 确定幅度： 为保证安全，吊车需与塔筒保持一定距离。假设作业幅度（工作半径）为16米。
  5. 读取额定起重量： 在性能表中，对应“臂长69.5米，幅度16米”的位置，查得额定起重量为 32吨。
• 安全分析与决策：
  • 对比： 计划吊重28吨 < 额定起重量32吨。初步判断可行。
  • 考虑安全余量： 32吨的额定能力是在理想状态下。需考虑风载（风机顶部风很大）、吊索具重量（约1-2吨）、以及动态载荷（起升、回转时的惯性力）。通常要求实际吊重不超过额定起重量的75%-90%（视公司安全标准而定）。28吨 / 32吨 ≈ 87.5%，在严格的安全管理下，此工况可能被视为临界状态。
  • 最终决策： 安全工程师可能会要求：
    • 选择更优工况： 如果场地允许，将吊车位置前移，将幅度减小到14米，此时额定起重量可能增大到38吨，安全余量更充足。
    • 加强监测： 在87.5%的负荷率下作业，必须全程监控风速，确保无突发阵风，动作缓慢平稳。

案例二：厂房钢结构吊装（主臂工况，大幅度，场地受限）

• 场景描述： 在一個已建成的厂房内安装屋頂钢梁。钢梁重15吨，需要安装到离地20米的位置。厂房内空间狭窄，吊车只能停在特定位置，作业幅度较大。
• 工况选择与查询步骤：
  1. 确定基本参数： 重量=15吨，安装高度≈20米。
  2. 选择臂长：
