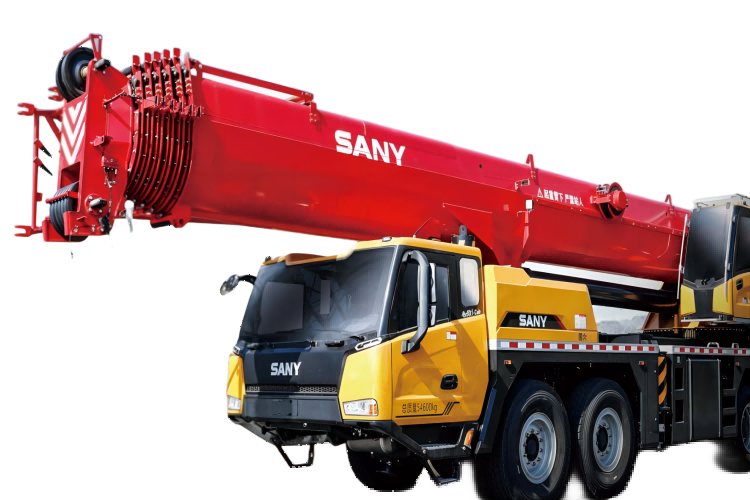

好的，我们来详细解析一下三一STC1000C7-8这款100吨级汽车起重机在不同工况下起重性能表的应用案例。

首先，要理解性能表的核心：起重能力不是一个固定值，它取决于三个关键因素：

1. 工况（主臂长度、副臂是否使用）
2. 工作幅度（吊臂回转中心到吊钩重心的水平距离）
3. 配重状态（是否使用全部配重）

STC1000C7-8的起重性能表就是这三者组合下的安全能力指南。

案例一：城市立交桥预制梁板安装

• 场景描述： 需要在城市高架桥工地，安装一块重28吨、长30米的预制混凝土梁板。安装位置距离吊车停放点约14米。现场空间有限，只能使用基本臂（最短主臂）作业。
• 工况选择与查询：
  • 工况： 不使用副臂，使用全配重（31.5吨）。
  • 主臂长度： 为了精确和稳定，选择最短的13.6米基本臂。
  • 工作幅度： 目标安装点距离为14米。
• 性能表查询步骤：
  1. 找到对应“全支腿、全配重”的性能表。
  2. 找到“主臂工况”部分，定位“臂长13.6米”这一列。
  3. 在“幅度”一行中找到14米（或最接近的、大于14米的数值，如14.5米，需保守取值）。
  4. 两者交汇处的数值，即为该工况下的额定起重量。查询STC1000C-7/8性能表，在13.6米臂、14米幅度下，起重量约为 32吨。
• 应用分析与决策：
  • 安全性判断： 预制梁板重28吨 < 额定起重量32吨。理论上是安全的。
  • 实际考量：
    • 吊具重量： 必须加上吊钩、钢丝绳等吊具的重量（假设约1.5吨）。因此，总吊重为 28 + 1.5 = 29.5吨。
    • 安全余量： 29.5吨仍然小于32吨，但余量（2.5吨）不算非常充裕。需要确保地面坚实、支腿完全伸出、风力较小。
    • 最终决策： 可以执行吊装，但需格外谨慎，由经验丰富的司机操作，并做好全程监控。

案例二：风电设备检修（更换齿轮箱）

• 场景描述： 在风电场，需要更换一台位于80米高塔筒顶部的齿轮箱，重量为9吨。由于高度要求，必须使用长主臂加副臂。
• 工况选择与查询：
  • 工况： 使用主臂+副臂（飞臂）工况。
  • 主臂长度： 选择主臂最大长度60.2米。
  • 副臂长度： 加装17.5米副臂，总臂长达到 60.2 + 17.5 = 77.7米。
  • 工作幅度： 吊钩需要达到80米高，考虑到吊臂角度，工作幅度会比较大。假设幅度为16米。
• 性能表查询步骤：
  1. 找到对应“主臂+副臂工况”的性能表。
  2. 找到“主臂60.2米 + 副臂17.5米”的组合列。
  3. 在“幅度”一行中找到16米。
  4. 查询交汇点数值。在此工况下，额定起重量可能仅为 10.5吨 左右。
• 应用分析与决策：
  • 安全性判断： 齿轮箱重9吨 < 额定起重量10.5吨。理论安全。
  • 实际考量（高风险作业）：
    • 风载影响： 高空风力巨大，是主要风险。性能表是在理想无风状态下制定的。必须参考性能表中的“风级影响表”，可能在4级以上风力就需要禁止作业。
    • 吊具与钢丝绳重量： 长钢丝绳本身重量可观，必须精确计算在内（可能超过1吨）。
    • 就位精度： 更换齿轮箱需要极高的就位精度，长臂架下微动性变差，晃动
