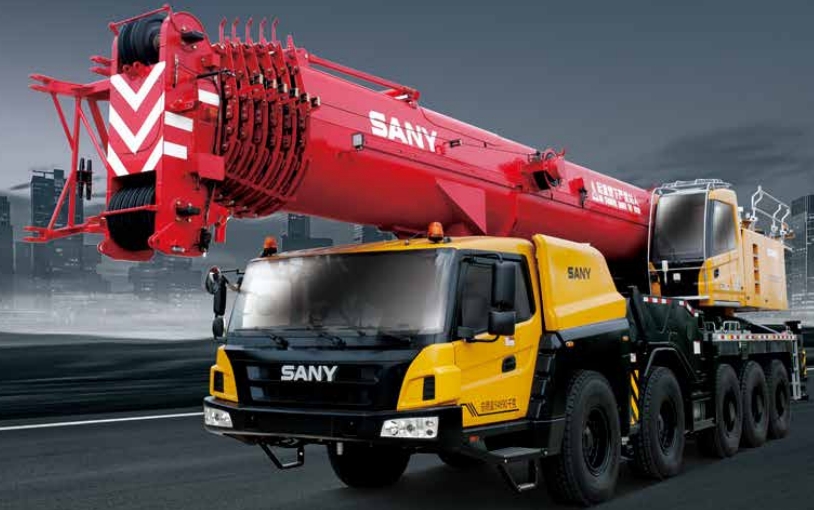

好的，我们来详细解析一下三一STC1000T2汽车起重机在不同工况下起重性能表的应用案例。

首先，要理解起重性能表的核心是 “工况” 和 “性能参数” 的对应关系。STC1000T2作为一款100吨级的起重机，其性能表会根据不同的支腿伸展情况、配重配置、以及吊臂组合而发生变化。

核心概念回顾：STC1000T2的典型工况

1. 基本臂工况（短臂，高强度）： 使用最短的主臂，主要用于近距离、重物吊装。
2. 全伸主臂工况： 主臂全部伸出，达到最大长度，用于吊装较轻的物体但需要较大幅度（工作半径）的情况。
3. 副臂工况（塔式副臂/固定副臂）： 在主臂基础上加装副臂，用于需要极大吊装高度的情况，但起重能力会显著降低。
4. 支腿模式：
   • 全支腿： 支腿全部伸出，提供最大的稳定性，对应性能表上最强的起重能力。
   • 半支腿/不平整地面： 支腿未全伸或地面不坚实，起重能力会打折扣，必须参考对应的、更保守的性能表。

性能表的关键参数：

• 工作半径： 吊钩中心到起重机回转中心的水平距离。
• 额定起重量： 在该半径和臂长下，允许起吊的最大重量。
• 臂长： 主臂伸出的长度。
• 仰角： 吊臂与水平面的夹角。

应用案例详解

假设我们手头有STC1000T2的官方起重性能表（以下数据为模拟，实际操作前务必查阅随车手册中的最新性能表！）。

案例一：设备厂房内安装大型设备（近距离、重物吊装）

• 场景： 需要在厂房内安装一台重达40吨的机械设备。设备放置位置距离起重机预计站位约7米。厂房高度足够，无障碍物。
• 工况选择：
  • 目标： 安全吊起40吨重物。
  • 首选工况： 全支腿 + 基本臂或较短主臂工况。因为距离近、重量大，不需要长臂，需要发挥起重机最大的起重能力。
• 查表与决策过程：
  1. 翻开性能表的“全支腿，主臂工况”页面。
  2. 查找工作半径7米这一列。
  3. 查看不同臂长下的起重量。例如：
     • 臂长10.4米（基本臂）： 额定起重量可能为 70吨。
     • 臂长20米： 额定起重量可能为 55吨。
     • 臂长30米： 额定起重量可能为 45吨。
  4. 分析： 所有选项都大于40吨，安全余量充足。为了操作更灵活、稳定，可以选择臂长20米的工况（起重量55吨 > 40吨）。这样吊臂仰角不会太低，有更好的视野和微调空间。
  5. 结论： 此工况完全满足要求，可以安全作业。

案例二：跨楼顶安装空调机组（需要较大工作幅度和高度）

• 场景： 需要将一台重8吨的中央空调外机吊到一栋15米高楼的楼顶。由于场地限制，起重机必须停在距离楼体边缘16米远的地方。
• 工况选择：
  • 目标： 将8吨重物吊至15米以上高度，工作半径16米。
  • 挑战： 需要足够的臂长和高度。
  • 首选工况： 全支腿 + 全伸主臂工况。可能需要使用较长的臂长。
• 查表与决策过程：
  1. 翻开“全支腿，主臂工况”性能表。
  2. 我们需要满足两个条件：吊装高度 > 15米 且 工作半径 ≈ 16米。
  3. 吊装高度 ≈ 臂长 × sin(仰角) + 车身高度 - 钩头高度。粗略估算，臂长至少需要30米以上。
  4. 查找工作半径16米，臂长31.5米这一行（假设STC1000T2主臂最长31.5米）。对应的额定起重量可能为 10吨。
