吊车参数应用

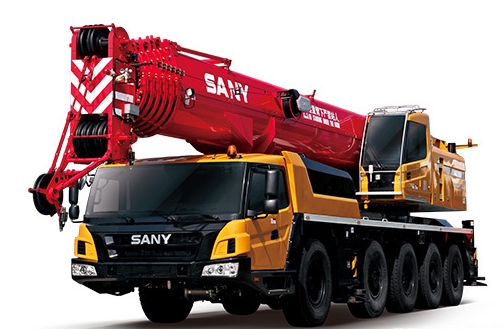

好的，我们来详细探讨一下三一SAC1000全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载。
SAC1000 基本参数回顾：
- 最大起重量： 100吨
- 主臂长度： 14.6米 ~ 60米（全伸）
- 副臂长度： 可加装，最大臂长组合可达近百米
- 典型工况： 通常配备多种工况，如主臂工况、副臂工况、带载行驶工况、风电专用工况等。性能表会根据不同工况单独列出。
性能表的关键变量通常包括：吊臂长度、工作幅度（回转半径）、配重配置、支腿伸展情况。下面我们通过几个典型案例来说明如何应用。
案例一：城市立交桥预制梁板吊装（主臂工况）
- 场景描述： 在城市高架桥建设中，需要将一块重45吨、长30米的预制混凝土梁板吊装到20米高的桥墩上。作业现场空间有限，吊车需要站在桥下，工作幅度较大。
- 应用性能表步骤：
- 确定工况： 这是标准的主臂起重作业，使用主臂工况性能表。
- 确认配置： SAC1000使用全部配重（假设为40吨），支腿全伸，以提供最大稳定性。
- 关键参数：
- 吊装重量： 45吨（需加上吊钩、索具重量，假设总重为47吨）。
- 吊臂长度： 桥墩高20米，梁板需提升到其上方，加上索具高度和安全余量，所需臂长至少25米。我们选择 28米 臂长。
- 工作幅度： 吊车中心离桥墩中心有一定距离，假设需要 12米 的工作幅度。
- 查表与决策：
- 在“主臂工况、全配重、支腿全伸”的性能表中，找到 28米臂长 与 12米幅度 的交叉点。
- 查表结果： 该工况下的额定起重量假设为 50吨。
- 安全验证： 我们的总吊重为47吨 < 额定起重量50吨。符合安全要求，可以作业。
- 注意事项： 如果现场空间更紧张，幅度需要增加到14米，查表发现额定起重量可能降至40吨（<47吨），则此方案不可行。需要调整吊车站位，减小幅度，或考虑使用更长的吊臂以改变起重曲线（但长臂下同等幅度的起重量通常会降低）。
案例二：风力发电机组维修（副臂工况）
- 场景描述： 需要更换一台2.0MW风机的发电机，设备重约65吨，轮毂中心高度为90米。SAC1000需要承担主吊任务。
- 应用性能表步骤：
- 确定工况： 高度超过60米主臂极限，必须使用副臂工况。查看“主臂+副臂”性能表。
- 确认配置： 使用全部配重，支腿全伸。可能需要使用风电专用支腿或增强型配重。
- 关键参数：
- 吊装重量： 65吨（总重约67吨）。
- 臂长组合： 主臂全伸至60米，加装副臂（假设为30米），总臂长达到90米。
- 工作幅度： 为保证安全距离，吊钩中心离塔筒需一定距离，假设幅度为 16米。
- 查表与决策：
- 在“副臂工况”性能表中，找到“主臂60米 + 副臂30米”与“幅度16米”的交叉点。
- 查表结果： 该工况下的额定起重量可能为 70吨。
- 安全验证： 总吊重67吨 < 额定起重量70吨。方案可行。
- 关键点：
- 副臂工况的性能远低于主臂工况，必须仔细查表。
- 需要考虑风载影响，性能表通常是在理想风速下，实际作业时若
