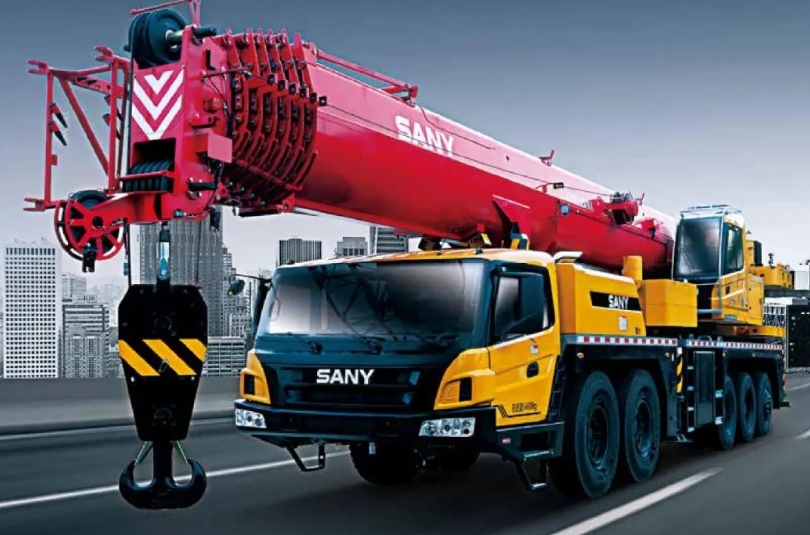

好的，我们来详细解析一下三一STC1000C7汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝不是摆设。 任何操作都必须以性能表为依据，严禁超载。

STC1000C7 基本参数回顾：

• 最大额定起重量： 100吨
• 主臂最大长度： 51.5米（基本臂）
• 副臂最大长度： 17米（可延伸至68.5米）
• 典型工况： 通常提供多种支腿跨距下的性能表，如“全伸支腿、360°全回转”工况是最常用的。

性能表的关键变量是：工作幅度、臂长、配重状态和支腿跨距。 下面我们通过几个典型场景来演示如何应用。

案例一：城市立交桥预制梁板吊装（精确计算，确保安全）

• 工况描述： 需要在城市立交桥工地吊装一块重28吨的预制钢筋混凝土梁板。吊车位于平整的桥墩基础上，支腿全伸。梁板的安装位置距离吊车回转中心约14米。由于场地限制，主臂需要伸出至40米。
• 应用性能表步骤：
  1. 确定工况条件： 全伸支腿，360°全回转，挂接100吨配重。
  2. 查找对应性能表： 找到STC1000C7在该工况下的起重性能表。
  3. 交叉查询：
     • 在“臂长”一栏找到 40米。
     • 在“幅度”一栏找到 14米。
     • 两者交叉点的数值，即为该工况下的额定起重量。我们假设查表得到的数据是 32吨。
• 决策与分析：
  • 安全性判断： 构件重量28吨 < 额定起重量32吨。因此，从起重能力上讲是安全的。
  • 安全余量考虑： 安全余量为 32 - 28 = 4吨。这个余量可以容纳吊钩、索具的重量（约1-2吨）以及一些不可预见的因素，是相对合理的。
  • 关键点： 必须确保在吊装过程中，幅度严格控制在14米或以内。如果因为回转或变幅操作失误，幅度增大到16米，查表可知额定起重量可能会降至26吨左右，此时28吨的梁板就会导致严重超载，有倾覆风险。

案例二：厂房内设备安装（臂长与幅度是关键）

• 工况描述： 在一個高15米的厂房内，需要将一台重15吨的设备吊装到二楼平台。设备就位点距离吊车停放位置约20米。厂房顶部有障碍，吊臂不能起升太高。
• 应用性能表步骤：
  1. 确定工况条件： 全伸支腿，360°回转。由于是室内作业，可能需要考虑回转受限工况（性能会更优，但此处以全回转保守计算）。
  2. 计算所需臂长和幅度：
     • 幅度： 基本就是水平距离，20米。
     • 臂长： 需要计算。设备高+索具高+安全间隙+吊车基础到厂房地面的高度。粗略估算可能需要至少30米的臂长才能满足高度且避开屋顶。
  3. 查表： 在性能表上，找到臂长30米，幅度20米对应的额定起重量。假设查表结果为 18吨。
• 决策与分析：
  • 安全性判断： 15吨 < 18吨，理论安全。
  • 风险分析： 这是非常危险的工况！因为幅度20米已经很大，起重能力余量很小（仅3吨）。任何微小的失误，如设备晃动导致幅度增加，或地面轻微下陷，都可能瞬间超载。
  • 优化方案：
    • 首选： 尽可能将吊车向前移动，减小工作幅度。如果能将幅度减小到16米，额定起重量可能会大幅提升至25吨以上，安全性显著增加。
    • 次选： 如果无法移动吊车，必须使用30米臂长，那么操作必须极其平稳缓慢，并安排专人监控幅度变化。

案例三：风电场地检修（使用副臂，性能大幅下降）

• 工况描述： 需要更换一个重3.5吨的风机叶片
