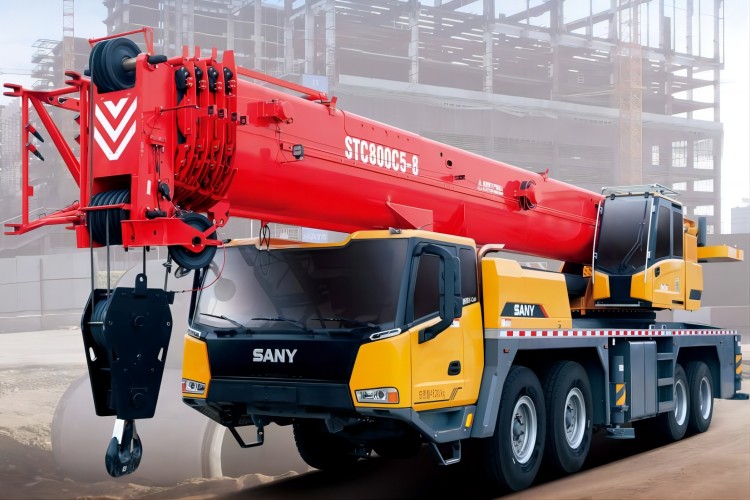

好的，我们来详细解析一下三一STC800C5-8Max这款80吨级汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解性能表的核心要素

在查看具体案例前，必须先理解性能表的关键信息：

1. 工况（配置）：这是最重要的前提。STC800C5-8Max主要有两种基本工况：

   • 主臂工况：使用基本臂（最长18.6米）和主臂全伸（最长44米）。
   • 副臂工况：在主臂基础上，安装副臂（最长18米），主臂+副臂最大长度可达62米。副臂又分0°（小角度） 和 30° 两种安装角，角度越小，起重能力越低，但作业半径可以更小。

2. 工作幅度（半径）：吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。

3. 臂长：当前使用的臂杆总长度。臂长越长，在相同幅度下的起重能力越小。

4. 额定起重量：性能表上对应某个臂长和幅度下的最大允许起吊重量。实际起吊重量必须小于或等于此值，并考虑安全余量。

5. 配重：STC800C5-8Max标配28.5吨配重。性能表通常基于最大配重给出。如果减少配重，起重能力会相应降低。

第二步：应用案例解析

假设我们需要吊装一个重20吨的设备。我们将模拟三个不同的场景，展示如何查询和应用性能表。

案例一：近距离、低空设备安装（主臂工况）

• 场景：在宽敞的工地现场，将一台20吨的压缩机安装到混凝土基础上。基础旁有足够空间，设备离吊车预计位置约10米，安装高度约5米。
• 应用步骤：
  1. 确定工况：安装高度低，距离近，无需副臂。选择主臂工况。
  2. 查询性能表：我们查看主臂工况的性能表（简化示意）：

3.  **分析与决策**：
    *   设备重20吨，我们需要找到一个臂长和幅度组合，使得额定起重量 **> 20吨**。
    *   在10米幅度下：
        *   使用36米臂长时，额定起重量为23.5吨 > 20吨，**安全**。
        *   使用40米臂长时，额定起重量为19.5吨 < 20吨，**超载！禁止作业！**
    *   **结论**：我们可以使用36米或更短的臂长，在10米幅度内安全完成吊装。考虑到安全和稳定性，我们可能会选择30米臂长（起重能力29吨），留有更大的安全余量。

案例二：跨越障碍物吊装（主臂+副臂工况）

• 场景：需要将一个15吨的钢结构部件吊到一栋厂房的屋顶（高度约25米）。但吊车无法紧靠厂房，必须停在15米外，且主臂需要越过一个10米高的矮墙。
• 应用步骤：
  1. 确定工况：作业半径大（15米），高度高（25米+），且需跨越障碍，必须使用副臂工况。
  2. 计算所需臂长：
     • 作业高度25米，加上吊索具高度和安全距离，至少需要30米以上的吊装高度。
     • 主臂最大长度44米，加上副臂最大18米，总长62米，足够。
  3. 查询性能表（副臂工况，假设副臂安装角30°）：我们需要查看“主臂+副臂”的复合性能表。
