吊车参数应用

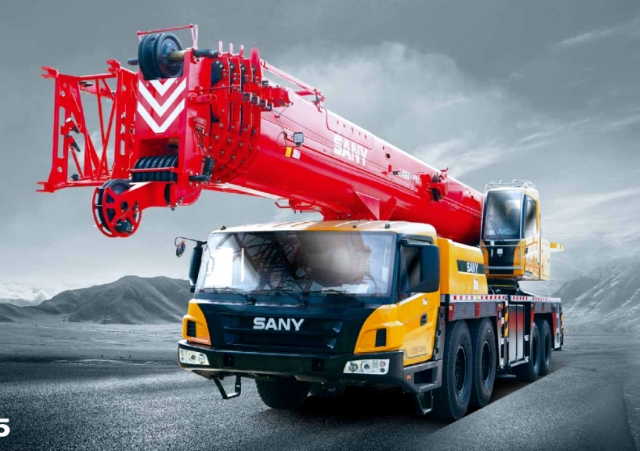

好的，我们来详细解析一下三一STC800E5汽车起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律依据”。任何操作都必须在性能表规定的范围内进行，严禁超载。
STC800E5 基本参数回顾：
- 最大额定起重量： 80吨
- 主臂最大长度： 44米
- 主臂+副臂最大长度： 60.5米
- 主要工况： 通常配备基本臂（短臂）工况、全伸主臂工况、以及带副臂的工况。
性能表的核心变量是：工作幅度、臂长、额定起重量。这三者相互制约。
应用案例一：近距离重物吊装（基本臂工况）
场景描述： 在设备安装现场，需要将一台重约65吨的大型压缩机机座吊装到混凝土基础上。吊车支车位置距离基础中心约6米。现场空间开阔，无障碍物。
应用步骤：
- 确定工况： 由于是重物且距离近，我们优先考虑使用基本臂（臂长最短） 工况，因为此时起重能力最强。
- 查阅性能表： 找到STC800E5“基本臂”或“最短臂长”（例如10.4米或12.6米）对应的性能表。
- 关键参数匹配：
- 工作幅度： 6米。
- 臂长： 选择最短的臂长，例如12.6米。
- 查表： 在12.6米臂长、6米幅度这一栏，对应的额定起重量可能为76吨（此为示例，请以实际性能表为准）。
- 安全判定：
- 吊物重量65吨 < 额定起重量76吨。
- 安全裕量： (76 - 65) / 76 ≈ 14.5%。这个裕量是合理的，考虑了吊钩、索具的重量以及可能的动态载荷。
- 决策： 该工况完全安全，可以执行吊装。操作时需缓慢起钩，平稳回转，确保在6米幅度内完成作业。
应用案例二：中远距离、较高位置吊装（全伸主臂工况）
场景描述： 在电厂建设中，需要将一批钢结构的横梁（单根重约8吨）安装到离地面30米高的框架上。吊车支车位置距离框架中心约20米。
应用步骤：
- 确定工况： 起升高度要求高（30米+索具高度），需要使用全伸主臂或接近全伸的长臂工况。
- 查阅性能表： 找到STC800E5“全伸主臂”或对应臂长的性能表，例如使用44米主臂。
- 关键参数匹配：
- 工作幅度： 20米。
- 臂长： 44米（必须伸出到足够高度）。
- 查表： 在44米臂长、20米幅度这一栏，对应的额定起重量可能为9.5吨（请以实际性能表为准）。
- 安全判定：
- 吊物重量8吨 < 额定起重量9.5吨。
- 安全裕量： (9.5 - 8) / 9.5 ≈ 15.8%。裕量充足。
- 注意事项：
- 臂架挠度： 44米长臂在20米幅度下，臂头会有明显下垂（挠度），实际起升高度会比理论值低，需提前考虑。
- 风载影响： 长臂对风非常敏感，需关注天气，风速过大必须停止作业。
- 稳定性： 幅度大，起重能力急剧下降，操作必须平稳，防止大幅度的回转和变幅操作引起侧向载荷。
应用案例三：跨越障碍物吊装（带副臂工况）
场景描述： 需要维修一座厂房的屋顶设备，设备重约3吨。但厂房前方有高压线，吊车无法靠近，必须在较远距离将设备“送”到屋顶上方。支车点距离设备落点水平距离约28米，需要跨越的高度约25米。
应用步骤：
- 确定工况： 常规主臂44米可能无法同时满足跨度和高度要求，需要使用**
