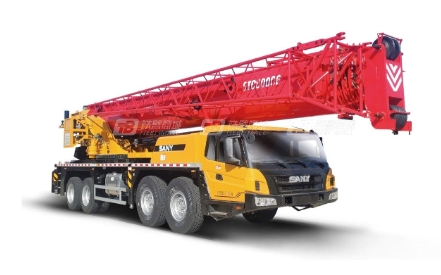

好的，我们来详细解析一下三一STC800C5汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。
核心前提：理解性能表的关键参数
在查看任何性能表之前，必须明确几个决定起重能力的关键因素：
- 工作幅度（R）： 吊臂回转中心到吊钩垂直下落点的水平距离。这是最重要的参数，幅度越大，起重能力越小。
- 臂长（L）： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 支腿工况： 全支腿（全方位）或半支腿（侧方/后方）。STC800C5的性能表通常基于全支腿工况。
- 配重： 主车后部安装的配重重量。STC800C5通常有固定配重，但性能表会注明是否包含基本配重。
应用案例解析
我们假设一个典型的施工场景：需要将一批预制水泥板吊装到一栋在建楼房的二楼楼面。
项目基本信息：
- 吊物： 预制水泥板
- 吊物重量： 约 6.5吨
- 吊装高度： 从地面到二楼楼面，约 8米
- 作业半径： 由于场地限制，吊车需要停在离楼体一定距离的位置，预计工作幅度为 10米
- 场地： 坚实平整的混凝土路面
案例步骤：应用起重性能表
第一步：确定工况和查阅正确的性能表
- 工况判断： 场地平整，可以完全伸出支腿，因此使用全支腿工况的性能表。
- 选择表格： STC800C5的主臂有多种组合方式（基本臂+副臂），本例中高度仅需8米，使用主臂即可满足。我们查阅 《STC800C5主臂起重性能表（全支腿）》。
第二步：根据“幅度”和“臂长”确定额定起重量
这是最关键的一步。我们需要找到一个既能满足高度要求，又能满足重量要求的臂长和幅度组合。
- 高度估算： 所需高度8米 + 吊索具高度（约1-2米）+ 安全余量 ≈ 10米。这意味着主臂长度至少需要10米以上。
- 查阅性能表（模拟数据，请以官方手册为准）：
| 工作幅度 (R) | 臂长 10.4m | 臂长 13.8m | 臂长 17.2m | 臂长 ... |
|---|---|---|---|---|
| 10米 | 8.5吨 | 6.2吨 | 4.5吨 | ... |
分析：
- 在10米幅度下：
- 如果使用 10.4米 臂长，额定起重量为 8.5吨 > 6.5吨（吊物重量）。安全。
- 如果使用 13.8米 臂长，额定起重量为 6.2吨 < 6.5吨（吊物重量）。超载！危险！
结论： 在此工况下，必须将主臂长度限制在10.4米左右，才能安全吊装6.5吨的重物。如果盲目地将臂伸得更长，即使幅度不变，也会导致超载。
第三步：考虑安全因素和实际调整
- 重量核实： 必须确认水泥板的实际重量是6.5吨，不能凭经验估算。如有不确定，应过磅称重。
- 吊具重量： 额定起重量8.5吨是吊钩以上的最大载荷，需要扣除吊索、卸扣等吊具的重量（假设为0.2吨）。那么，实际可吊物重量为 8.5 - 0.2 = 8.3吨，仍然大于6.5吨，安全余量充足。
- 现场微调： 在实际操作中，司机应尽量将幅度控制在10米以内（例如9米），这样起重能力会更大，作业更安全。同时，要确保吊车绝对水平。
其他工况应用案例简述
案例二：使用副臂进行较高位置的安装作业
- 场景： 安装楼顶的空调机组，高度25米，重量2吨。
- 应用：
- 主臂无法达到高度，需使用主臂+副臂工况。
