好的，我们来详细解析一下三一STC750汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。这不仅是理论知识，更是保障作业安全的核心。

核心要点：理解性能表的关键参数

在查看任何性能表之前，必须理解其三个核心参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是最重要的参数。
2. 额定起重量： 在该工作幅度下，起重机允许安全起吊的最大重量。
3. 臂长： 起重机主臂伸出的长度。性能表通常是基于某一固定臂长来制定的。

重要原则： 起重能力与工作幅度和臂长成反比。幅度越大、臂越长，起重能力越小。

应用案例场景分析

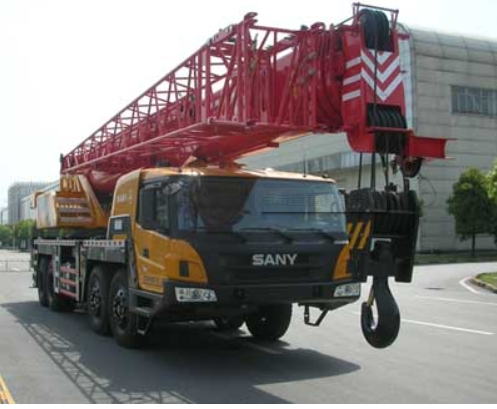

我们假设一个典型的STC750工况：主臂工况（不涉及副臂），其最大额定起重量为75吨。

案例一：设备厂房内安装大型设备（精确计算，安全第一）

• 场景描述： 需要将一台重40吨的设备吊装到厂房内指定位置。设备就位点距离起重机预计停车位置的水平距离（即工作幅度）为10米。厂房高度允许，计划使用28.5米臂长。
• 应用性能表步骤：
  1. 确定工况： 主臂工况，支腿全伸。
  2. 查找对应臂长的性能表： 找到STC750性能表中“臂长28.5米”的那一页。
  3. 交叉查询： 在表格左侧的“工作幅度”列中找到 10米，然后横向查看该行对应的“额定起重量”。假设查表结果为 48吨。
• 决策与分析：
  • 安全性判断： 设备重量40吨 < 额定起重量48吨。理论上是安全的。
  • 安全余量考虑： 安全余量 = 48t - 40t = 8吨。这个余量可以容纳吊钩、索具的重量（约1-2吨）以及一些不可预见因素，是比较充足和安全的。
  • 最终决策： 可以执行吊装作业。但操作手仍需缓慢起钩，观察支腿地面情况，确保万无一失。

案例二：工地吊装预制梁（警惕临界状态）

• 场景描述： 在建筑工地吊装一根重30吨的预制梁。由于场地限制，起重机必须停在较远的位置，预计工作幅度达到18米。需要使用39米的臂长才能跨越障碍物。
• 应用性能表步骤：
  1. 找到“臂长39米”的性能表。
  2. 在“工作幅度”列中找到 18米，查得额定起重量假设为 32吨。
• 决策与分析：
  • 安全性判断： 30吨 < 32吨。理论上刚过安全线。
  • 高风险分析： 这是典型的“临界吊装”，风险极高！
    • 重量误差： 预制梁的实际重量可能有正负误差。
    • 索具重量： 吊装长大型构件所需的钢丝绳或吊梁可能重达1吨以上。
    • 动载效应： 起升、回转停止时产生的动载荷会使瞬间负载超过30吨。
    • 风载： 臂长39米，风的影响很大，会增加起重机的负荷并减小稳定性。
  • 最终决策： 严禁直接起吊！ 必须采取以下措施之一：
    • 最佳方案： 重新规划，让起重机更靠近作业点，减小工作幅度。
    • 备用方案： 如果无法移动，需使用更长的臂长（如42米或45米）的性能表重新校核，但起重能力会进一步下降，可能无法满足要求。或者更换更大吨位的起重机（如100吨级）。

案例三：风电场地转场吊装（理解性能表的局限性）

• 场景描述： 在风电场，STC750需要吊起自身的一块配重（假设15吨）进行转场。此时，起重机并非处于“支腿全伸”的理想状态，而是使用行驶状态或半支腿状态。
• 应用性能表步骤：
  1. 关键点： 此时绝不能使用主性能表！必须查找《起重性能表》中专门针对行驶状态或相应半支腿工况的表格。
  2. 假设在
