好的，我们来详细解析一下三一STC600T5汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须严格遵循性能表的规定，严禁超载。

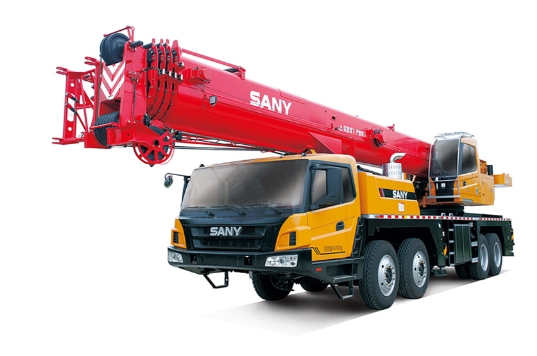

STC600T5是一款60吨级的五节臂汽车起重机，其起重能力与工作幅度、臂长、配重状态、支腿跨距以及是否使用副臂等多个因素密切相关。性能表就是这些变量组合下的安全起重量的数据化体现。

案例一：基础工况 - 厂房内设备安装

• 场景描述：在一个新建的厂房内，需要将一台重18吨的设备吊装到混凝土基础上。设备安装位置距离起重机预计站位约10米。厂房净高15米，空间宽敞，无障碍物。
• 工况分析与性能表查询：
  1. 确定关键参数：
     • 吊装重量：18吨
     • 工作幅度：10米（从起重机回转中心到吊钩垂线的水平距离）
     • 臂长：由于厂房净高15米，加上吊索具和设备高度，主臂伸出不会超过20米。我们选择18.5米臂长（这是性能表中的标准臂长之一）。
     • 配重与支腿：在厂房内，地面坚实，可全伸支腿，使用16.6吨的全配重。
  2. 查询性能表（模拟数据，请以官方手册为准）：
     • 找到 “主臂工况 - 全支腿 - 16.6t配重” 的性能表。
     • 在纵列中找到 臂长 18.5m，在横排中找到 幅度 10m。
     • 两者交汇的格子里数字，即为该工况下的额定起重量。假设查询结果为 22.5吨。
• 应用决策：
  • 安全性判断：设备重量18吨 < 额定起重量22.5吨。安全，可以作业。
  • 操作要点：虽然额定重量满足要求，但实际操作中仍需平稳起吊，避免突然加速或减速，确保设备平稳就位。

案例二：极限工况 - 靠近幅度极限吊装

• 场景描述：在工地边缘，需要将一捆重8吨的钢筋吊运到基坑旁。由于场地限制，起重机无法更靠近，吊装幅度达到22米。
• 工况分析与性能表查询：
  1. 确定关键参数：
     • 吊装重量：8吨
     • 工作幅度：22米（这是一个较大的幅度）
     • 臂长：为了达到22米幅度，臂长需要更长，选择31.5米臂长。
     • 配重与支腿：全支腿，全配重。
  2. 查询性能表：
     • 在 臂长31.5m 列和 幅度22m 行的交汇处，查询额定起重量。假设结果为 8.5吨。
• 应用决策：
  • 安全性判断：8吨 < 8.5吨。理论上可行，但已非常接近极限。
  • 风险分析与操作要点：
    • 严禁超载：绝对不能再增加任何重量，甚至要考虑吊钩、索具的重量（通常有扣除比例）。
    • 严格监控幅度：幅度是影响起重能力最敏感的因素之一。操作时必须使用电子力矩限制器，并密切观察幅度变化，严禁在吊重时变幅减小幅度（容易导致超载）。
    • 地面检查：确保支腿下方的地面坚实平整，防止在吊装过程中因地面下沉导致幅度增大而发生事故。
    • 平稳操作：必须轻起轻落，避免任何冲击载荷。

案例三：复杂工况 - 使用副臂进行高塔吊装

• 场景描述：需要安装一个位于35米高处的通信塔尖部件，部件重3吨。由于高度超过主臂极限，必须使用副臂。
• 工况分析与性能表查询：
  1. 确定关键参数：
     • 吊装重量：3吨
     • 主臂长度：假设主臂全伸至 40米。
     • 副臂长度：安装 17米 的副臂。
     • 副臂角度：选择 30° 夹角（副臂
