好的，我们来详细探讨一下三一STC550T汽车起重机在不同工况下，如何应用其《起重性能表》来确保作业安全与高效。

首先，必须明确一个核心原则：《起重性能表》是吊装作业的“生命线”，任何操作都必须以其为依据，严禁超载或凭经验估算。

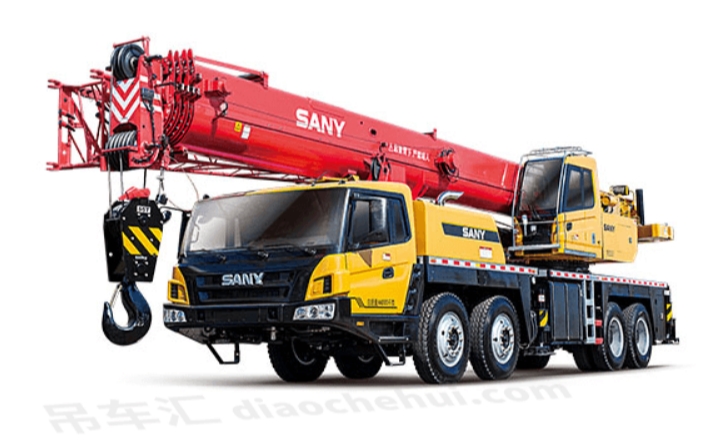

STC550T是一款55吨级的五节臂汽车起重机，其起重性能高度依赖于三个关键参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。
2. 臂长： 主臂伸出的长度。
3. 工况： 支腿的伸展状态（全伸或半伸）以及是否使用副臂。

STC550T通常提供多种工况的性能表，最主要的是：

• 主臂工况： 使用基本臂（10.8米）到全伸主臂（42米）进行作业。
• 副臂工况： 在主臂基础上安装副臂（通常有7.5米、13.5米等组合），用于需要更高起升高度但起重量要求不高的场合。

应用案例解析

以下是几个典型的作业场景，说明如何查询和应用性能表。

案例一：厂房内设备安装（主臂工况，中等幅度）

• 场景描述： 需要将一台重15吨的精密设备吊装到厂房二楼平台，平台高度约12米。厂房内部空间宽敞，吊车可以全伸支腿。
• 应用步骤：
  1. 确定关键参数：
     • 重量： 15吨（需加上吊钩、索具重量，假设总计15.5吨）。
     • 高度： 平台高12米，设备本身高2米，吊钩滑轮组高度约1.5米。因此，所需的最小起升高度 ≈ 12 + 2 + 1.5 = 15.5米。
     • 幅度： 由于设备放置点离厂房立柱有一定距离，预计吊车需要停靠在距离设备放置点中心约10米的位置。因此，工作幅度约为10米。
  2. 查询性能表（主臂工况，全支腿）：
     • 找到对应“10米”幅度的那一列。
     • 向下查看不同臂长下的额定起重量。
     • 例如，在10米幅度下：
       • 臂长18.4米时，额定起重量可能为20.5吨。
       • 臂长24米时，额定起重量可能为17.0吨。
  3. 分析与决策：
     • 验证重量： 所需重量15.5吨 < 17.0吨（24米臂）和20.5吨（18.4米臂），重量上均满足。
     • 验证高度： 我们需要15.5米的起升高度。查询起重机的《起升高度表》或性能表附注可知，在10米幅度下：
       • 18.4米臂长的最大起升高度约17米。
       • 24米臂长的最大起升高度约22米。
     • 最终选择： 选择18.4米臂长是最优解。因为其额定起重量（20.5吨）远大于15.5吨，安全余量充足，且起升高度（17米）刚好满足要求（15.5米），操作更灵活。选择24米臂虽然更安全，但可能因臂长过长在厂房内回转不便。

案例二：跨楼栋吊装空调主机（主臂工况，大幅度）

• 场景描述： 需要将一台重3吨的中央空调主机从地面吊到两栋楼之间的狭窄空间，并安装到15米高的设备基础上。吊车只能停在一侧，预计工作幅度达到20米。
• 应用步骤：
  1. 确定关键参数：
     • 重量： 3吨（含索具约3.2吨）。
     • 幅度： 20米。
     • 高度： 15米 + 设备高度 + 安全高度 ≈ 18米。
  2. 查询性能表（主臂工况，全支腿）：
     • 找到“20米”幅度列。
     • 查看数据：随着臂长增加，额定起重量会变化。例如：
       • 臂长30米时，额定起重量可能为4.5吨。
       • 臂长36米时，额定起重量可能为3.2吨。
       • 臂长42米（全伸）时，额定起重量可能仅为2.5吨。
