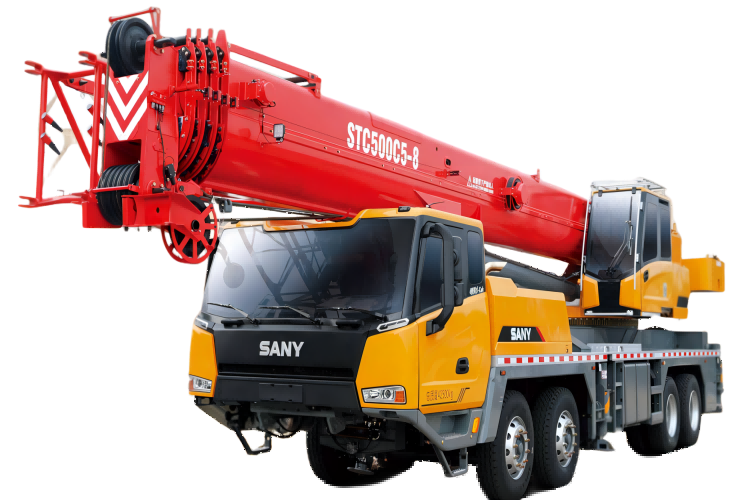

好的，我们来详细探讨一下三一STC500C5-8 Pro这款50吨级汽车起重机的起重性能表在不同典型工况下的应用案例。

首先，请务必记住一个核心原则：所有吊装作业都必须以随车《起重性能表》为准，并严格遵守安全操作规程。 这里的分析仅为案例说明，不能替代官方手册。

一、理解STC500C-8 Pro的性能表关键点

在查看案例前，需要先了解其性能表的几个关键维度：

1. 工况选择： 主要分为主臂工况和副臂工况。主臂工况是最常用的。
2. 主臂长度： 从10.4米（基本臂）到42米（全伸臂），有多种组合。
3. 工作幅度： 即吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素。
4. 配重： STC500C5-8 Pro通常携带16.5吨的固定配重。性能表数据是基于最大配重的。
5. 支腿模式： 全伸支腿（360°全方位作业）和半伸支腿（侧方/后方作业）。性能表通常以全伸支腿为准，半伸支腿性能会大幅降低。

核心规律： 在相同臂长下，工作幅度越大，起重能力越小。在相同工作幅度下，臂伸得越长，起重能力越小。

二、应用案例场景分析

案例一：厂房钢结构吊装（中幅度、中长臂）

• 场景描述： 在一个单层工业厂房内，需要将一根重约8吨的钢梁吊装到8米高的柱顶上。起重机需停在离柱子中心约10米远的位置。
• 工况分析：
  • 吊重： 8吨。
  • 高度： 钢梁高度+索具高度+安全余量 ≈ 8m + 2m + 2m = 12米。考虑到吊点位置，主臂需要达到约14-16米的高度。
  • 幅度： 目标幅度为10米。
• 查表应用：
  1. 打开主臂工况性能表。
  2. 寻找能满足16米高度的臂长。查看性能表，18.2米或21.4米的主臂可以轻松满足。
  3. 在18.2米臂长一栏，查找10米幅度对应的额定起重量。查表可知，此工况下额定起重量约为13.5吨。
  4. 安全校核： 实际吊重8吨 < 额定起重量13.5吨，安全余量充足。这是一个非常理想的工况。
• 操作要点： 此工况下起重机性能富裕，操作平稳。重点在于精准对位和与地面人员的默契配合。

案例二：楼顶设备吊装（大幅度、长臂）

• 场景描述： 需要将一台重约4吨的空调机组吊到一栋6层楼（约20米高）的楼顶。由于场地限制，起重机必须停在离楼体15米远的地方。
• 工况分析：
  • 吊重： 4吨。
  • 高度： 楼高20米 + 楼顶护栏1米 + 索具高度 ≈ 23米。主臂需要达到约25-28米的高度。
  • 幅度： 目标幅度为15米。
• 查表应用：
  1. 使用主臂工况。
  2. 选择能达到25米以上高度的臂长，例如33.4米主臂。
  3. 在33.4米臂长一栏，查找15米幅度对应的额定起重量。查表可知，此工况下额定起重量约为4.8吨。
  4. 安全校核： 实际吊重4吨 < 额定起重量4.8吨。安全余量仅为0.8吨，属于临界工况。
• 操作要点：
  • 必须万分谨慎！ 风速、设备摆动都会瞬间导致超载。
  • 检查吊装索具的重量（需从额定重量中扣除）。
  • 考虑使用更长的37.6米主臂，虽然相同幅度下起重能力会略降，但可能更安全地越过楼顶障碍。
  • 动作必须缓慢平稳，严禁急起急停。可能需要试吊来验证稳定性。

案例三：狭窄场地管道安装（小幅度、全伸臂
