吊车参数应用

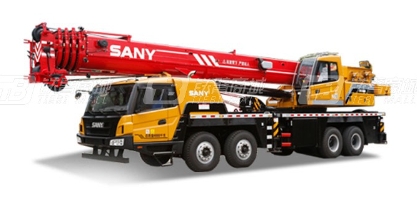

好的，我们来详细解析一下三一STC500S汽车起重机在不同工况下，如何具体应用其《起重性能表》。
核心要点： 起重性能表是吊装作业的“生命线”，它不是一成不变的，而是根据吊车不同的工况配置（主要是支腿跨距和臂长组合）动态变化的。STC500S作为一款50吨级的起重机，其性能表非常典型。
第一步：理解性能表的关键参数
在查看任何性能表之前，必须明确以下几个决定性能的关键因素：
- 支腿跨距： 这是最重要的因素。跨距越大，稳定性越好，起重能力越强。STC500S通常有全伸支腿和半伸支腿等不同工况。
- 起重臂长度： 臂伸得越长，起重能力衰减得越厉害（主要受臂架自身重量和结构强度影响）。
- 工作幅度： 吊钩中心到吊车回转中心的水平距离。幅度越大，起重能力越小。这是性能表上最直观的横坐标。
- 配重状态： STC500S通常有不带副臂、带副臂等配置，带副臂时会占用一部分主臂长度，并影响起重性能。
第二步：典型工况应用案例
我们模拟几个真实的吊装场景，来说明如何查表和应用。
案例一：近距离重物吊装（如厂房内安装设备）
- 场景描述： 需要在空旷的厂房内，将一台重28吨的设备吊起并安装到基础上，设备需要回转，安装幅度大约在7米左右。厂房高度足够，主臂无需伸太长。
- 工况选择与查表：
- 首选工况： 使用全伸支腿工况，这是最稳定、起重能力最强的状态。
- 查阅性能表： 找到STC500S《全伸支腿主臂起重性能表》。
- 查找数据： 在表格横坐标找到“工作幅度”7米，纵坐标找到对应的臂长（例如，用18.6米臂长即可满足高度要求）。
- 读取数据： 在7米幅度、18.6米臂长下，性能表显示额定起重量可能为39吨（具体数值请以官方最新性能表为准）。
- 安全分析与决策：
- 结论： 额定起重量39吨 > 设备重量28吨。从数据上看是安全的。
- 安全余量考虑： (39 - 28) / 39 ≈ 28% 的余量，这是一个比较理想和安全的工况。
- 额外检查： 还需考虑吊具（如卸扣、钢丝绳）的重量（通常为0.5-1吨），以及是否会有突然的晃动。即使加上这些因素，依然在安全范围内。
- 最终决定： 可以安全作业。
案例二：中远距离、较高位置吊装（如楼顶安装空调机组）
- 场景描述： 需要将一台重10吨的空调机组吊到15米高的楼顶。由于场地限制，吊车停放位置离楼边有16米的距离。
- 工况选择与查表：
- 工况判断： 16米属于中大幅度，且高度要求15米，需要较长的臂长。我们可能需要使用全伸支腿工况，并伸出较长的主臂。
- 查阅性能表： 同样查看《全伸支腿主臂起重性能表》。
- 查找数据： 假设我们需要使用31.7米的主臂（以保证吊钩有足够高度）。在幅度16米、臂长31.7米的交汇点，查表得到额定起重量可能为11.5吨。
- 安全分析与决策：
- 结论： 额定起重量11.5吨 > 设备重量10吨。数据上勉强达标。
- 风险分析：
- 余量过小： (11.5 - 10) / 11.5 ≈ 13% 的余量，非常紧张。
- 风险点： 风速、吊臂轻微变形、钢丝绳重量、操作员的微小失误都可能导致超载，触发力矩限制器（俗称“电脑”）报警或造成危险。
- 最终决定： 此方案风险较高，不建议直接执行。
- 优化方案：
- 方案A（优选）： 尝试让吊车更靠近楼体。如果能
