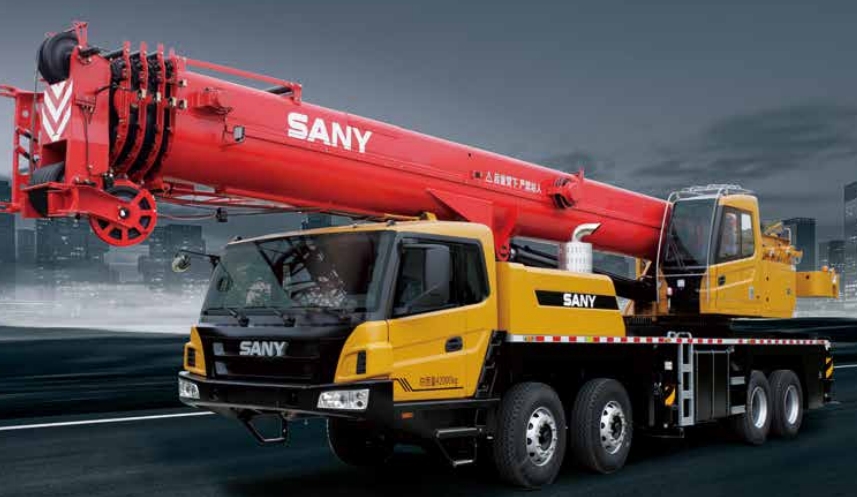

好的，我们来详细探讨一下三一STC500E5汽车起重机在不同工况下，如何具体应用其《起重性能表》。这对于安全、高效地完成吊装任务至关重要。

核心要点：理解性能表的关键参数

在查看任何应用案例之前，必须明白STC500E5起重性能表是由几个关键变量决定的：

1. 工作幅度： 吊臂回转中心到吊钩垂直下落点的水平距离。这是最关键的参数。
2. 臂长： 主臂伸出的长度。STC500E5主臂最长42.5米，加上副臂可达57.5米。
3. 配重： STC500E5标准配重为16吨。性能表通常基于最大配重给出。
4. 支腿工况： 全伸支腿（360°全回转作业）或半伸支腿（特定角度作业）。性能表主要针对全伸支腿工况。
5. 起重臂形式： 主臂、主臂+副臂。

黄金法则： 对于给定的臂长，工作幅度越大，额定起重量越小。

应用案例场景分析

以下是几个典型的吊装场景，演示如何查询和应用性能表。

案例一：厂房内设备安装（中短距离，精确就位）

• 场景描述： 需要将一台重15吨的设备吊装到厂房内预先准备好的基础上。厂房内部空间狭窄，吊车只能停在距离基础中心约10米远的位置。设备需要精确旋转和下落。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊重： 15吨
     • 工作幅度： 约10米（需考虑设备尺寸和吊索具长度）
     • 臂长： 厂房高度决定了臂长不能太高，假设需要20米臂长即可避开屋顶结构。
     • 工况： 全伸支腿，360°作业。
  2. 查询性能表（以主臂工况为例）：
     • 找到 “主臂起重性能表”。
     • 在左侧“臂长”列找到 20米。
     • 在顶部“幅度”行找到 10米。
     • 行列交叉点的数字，即为该工况下的最大额定起重量。我们假设查表结果为 20.5吨。
  3. 分析与决策：
     • 安全性校验： 设备重15吨 < 额定起重量20.5吨。符合安全要求。
     • 额外考虑： 需加上吊钩、索具的重量（假设约0.5吨），总吊重为15.5吨，依然远低于20.5吨，安全余量充足。
     • 操作要点： 由于是在室内，需特别注意吊臂与厂房结构的安全距离，缓慢操作，微调幅度进行精确就位。

案例二：高楼旁管道吊装（大幅度，长臂工况）

• 场景描述： 在一条狭窄的城市道路旁，需要将长12米、重4吨的管道吊装到10层楼高（约30米）的支架上。吊车受限于道路宽度，必须停在离大楼约20米远的地方。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊重： 4吨
     • 工作幅度： 至少20米（管道长度和摆动空间可能要求更大的有效幅度）
     • 臂长： 需要超过30米的高度，加上吊钩索具长度，主臂需伸出至35米左右。
     • 工况： 全伸支腿。
  2. 查询性能表：
     • 找到臂长 35米 的行。
     • 找到幅度 20米 的列。
     • 假设交叉点额定起重量为 5.0吨。
  3. 分析与决策：
     • 安全性校验： 管道重4吨 < 额定起重量5.0吨。初步符合要求。
     • 风险考量： 这是典型的“大臂长、大幅度”工况，起重能力已接近极限。
       • 必须考虑风载！ 高空风力较大，会对长吊臂和管道产生巨大风载荷，相当于增加了起重量和幅度。
       • 必须平稳操作！ 任何急停、急转都会产生动载效应，严重威胁安全。
     • 最终决策： 虽然理论计算通过，但鉴于风险较高，应：
       • **选择
