三一STC400T汽车吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细解析一下三一STC400T汽车起重机在不同工况下，如何应用其《起重性能表》来完成实际吊装任务。

核心要点： 起重性能表是吊装作业的“生命线”，它规定了起重机在特定工况（主要是臂长和幅度）下的安全起重量。任何操作都必须严格遵守性能表的规定，严禁超载。

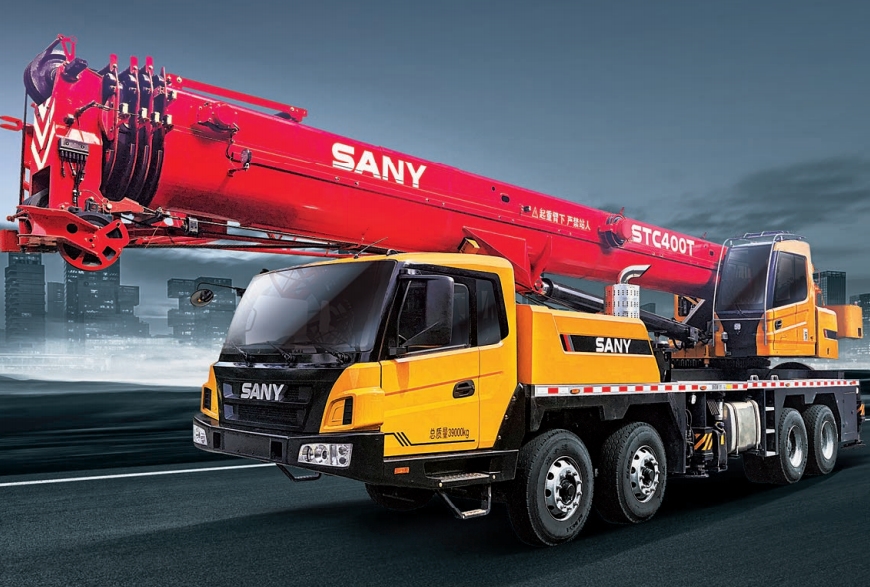

首先，了解STC400T的基本参数：

最大起重量： 40吨
主臂长度： 10.4米 - 42米（基本臂+5节伸缩臂）
副臂长度： 可选配，可进一步延伸臂长至60多米。
关键概念：
- 幅度： 吊钩中心线到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 臂长： 起重臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。

场景描述： 在建筑工地，需要将一台重15吨的空气压缩机从卡车上吊下，并安装到20米外的混凝土基础上。现场空间开阔，地面坚实。

应用步骤：

确定吊装参数：
- 吊装重量： 15吨（需包括吊钩、索具的重量，假设总重为15.5吨）。
- 所需幅度： 卡车停靠在起重机侧面，预计吊装时幅度在5-7米左右。
- 所需臂长： 设备不高，但需要考虑起吊高度和回转空间，选择20米臂长足够。
查阅性能表：
- 找到 “主臂工况” 性能表。
- 在“臂长”一栏找到 20米。
- 在“幅度”一栏找到 7米（取一个安全值）。
- 查看交汇点的数值：在20米臂、7米幅度下，STC400T的额定起重量通常约为26吨左右。
分析与决策：
- 比较： 额定起重量（26吨） > 实际吊重（15.5吨）。
- 结论： 工况完全安全，有充足的安全余量。可以选择20米臂，7米幅度进行作业。操作时，应缓慢起钩，确认起重机稳定无误后，再进行回转和落钩。

场景描述： 在一个已建成的厂房内部，需要将一根重8吨的钢梁吊装到离地15米高的牛腿上。起重机需停在厂房中央，钢梁位于起重机一侧，吊装幅度预计为14米。

应用步骤：

确定吊装参数：
- 吊装重量： 8吨（含索具）。
- 所需幅度： 14米。
- 所需臂长： 起升高度15米 + 吊钩以下高度（约3-4米）+ 安全余量。计算后至少需要20米以上的臂长。考虑到幅度较大，选择30米臂长更为稳妥。
查阅性能表：
- 找到 “主臂工况” 性能表。
- 在“臂长”一栏找到 30米。
- 在“幅度”一栏找到 14米。
- 查看交汇点的数值：在30米臂、14米幅度下，STC400T的额定起重量可能只有约9.5吨。
分析与决策：
- 比较： 额定起重量（9.5吨） > 实际吊重（8吨）。
- 结论： 工况在安全范围内，但安全余量很小（仅1.5吨）。这是非常关键的临界工况。
- 风险控制措施：
  - 精确计算重量： 必须确保钢梁重量不超过8吨。
  - 微操控制： 动作必须极其平稳，避免任何急停急起造成的动载冲击。
  - 检查支腿： 确保地面坚实，支腿完全伸出且垫牢。
  - 考虑风向： 室内虽无大风，但也需注意空气流动对长臂的影响。
- 如果重量计算有 uncertainty（不确定性），或者现场条件不理想，则应考虑增加臂长以减少幅度，或者更换更大吨位的起重机。
