好的，我们来详细解析一下三一STC250C5-2汽车起重机在不同工况下起重性能表的应用案例。

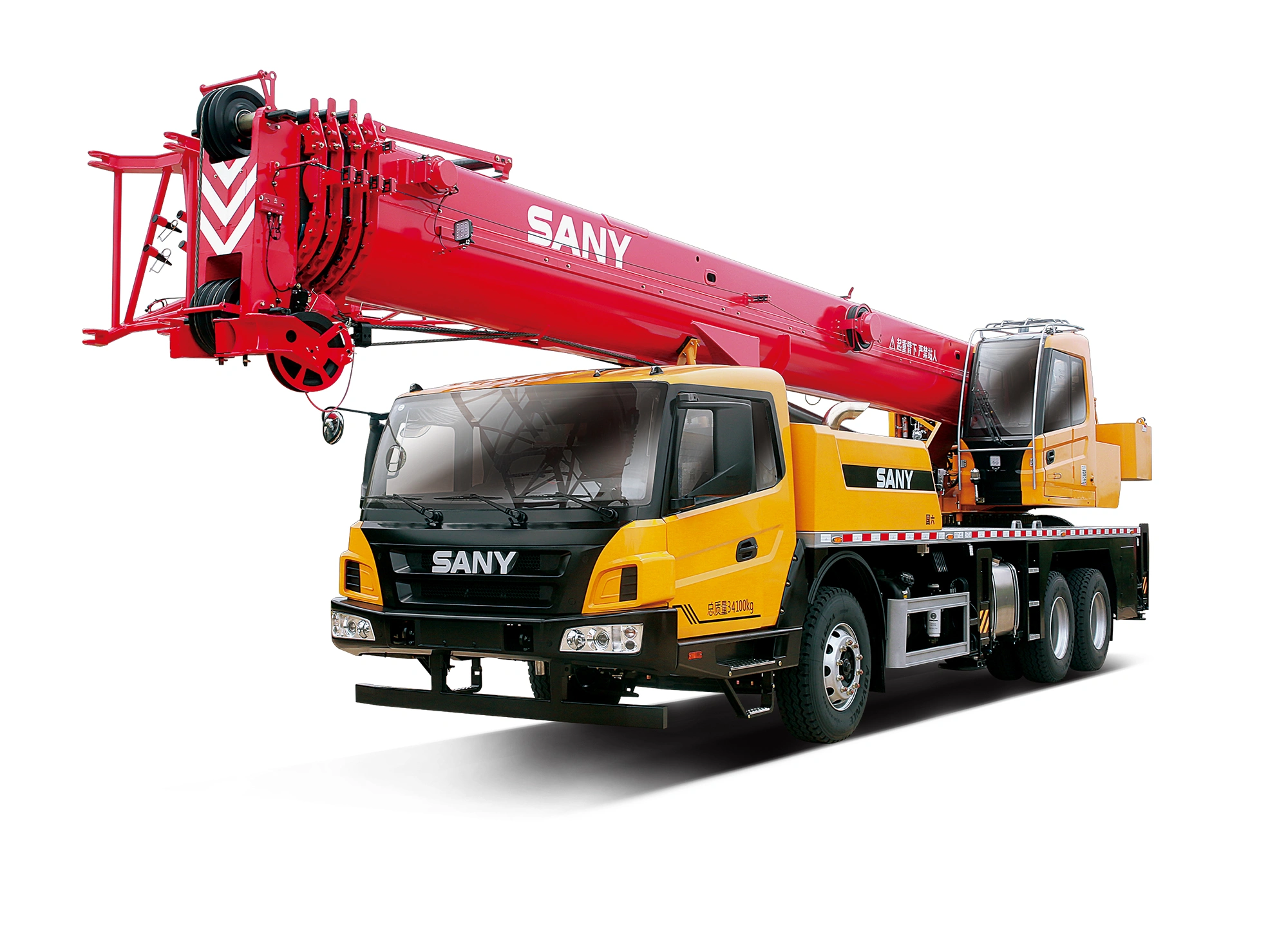

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作都必须以其为依据。 STC250C5-2作为一款25吨级的汽车吊，其性能表主要受三个关键因素影响：起重臂长度、工作幅度（吊臂回转半径）和支腿伸展情况。

一、 起重性能表的基本结构解读

在讨论案例前，我们先快速了解性能表的关键信息：

1. 工况区分： 性能表通常分为几种基础工况：

   • 全支腿工况： 最常用、起重能力最强的工况。支腿全部伸出，提供最大支撑。
   • 半支腿工况： 在空间受限时使用，起重能力大幅下降。
   • 不用支腿（轮胎工况）： 起重能力极低，仅用于非常轻的负载移动，风险极高，一般不推荐。
   • 配重工况： 是否安装额外配重（STC250C5-2通常有7.5吨后配重，可选装前配重）。

2. 表格形式： 一个典型的性能表是一个矩阵。竖列代表不同的臂长（如10.4m, 15.4m, 20.4m ... 38.5m），横排代表不同的工作幅度（如3m, 3.5m, 4m ...）。交叉点的数字就是在该臂长和幅度下，起重机允许的最大起重量。

3. 关键规律：

   • 幅度越小，起重量越大。 （离中心越近，力矩越小）
   • 臂长越短，起重量越大。 （臂越长，自身重量和弯曲度越大）
   • 吊臂仰角越高，幅度越小。

二、 应用案例场景分析

以下是几个典型的作业场景，演示如何应用性能表。

案例一：厂房内设备安装（精确计算，空间受限）

• 场景描述： 需要将一台重8吨的设备吊装到厂房内预定的基础上。厂房净高12米，设备需要从预留的通道进入，吊装位置距离起重机中心约6米。
• 应用步骤：
  1. 确定关键参数： 重量 = 8吨，所需幅度 ≈ 6米，所需起升高度 = 净高12米 + 索具高度（约1-2米）+ 安全余量 ≈ 14米。
  2. 选择工况： 厂房内地面坚实，选择全支腿工况。
  3. 查阅性能表：
     • 查看臂长10.4米（基本臂）一行：在6米幅度下，起重量可能超过20吨，远高于8吨，强度足够，但起升高度（臂仰角很高时）可能无法达到14米。
     • 查看臂长15.4米一行：在6米幅度下，起重量通常在12-14吨左右（需查具体表格），大于8吨。计算此臂长下的起升高度是否足够。
     • 结论： 使用15.4米臂长，在6米幅度下作业是安全可行的。但必须确保起重机停位精准，使实际工作幅度不大于6米。

案例二：楼顶安装空调机组（中长臂，考虑风载）

• 场景描述： 在一栋6层楼（楼高约20米）的楼顶安装一台重4吨的大型空调机组。起重机需停在楼边马路，估计吊装点幅度在14米左右。
• 应用步骤：
  1. 确定关键参数： 重量 = 4吨，所需幅度 ≈ 14米，所需起升高度 = 20米（楼高） + 护栏高度（约1.5米） + 安全余量 ≈ 22米以上。
  2. 选择工况： 马路作业，全支腿工况。
  3. 查阅性能表：
     • 短臂无法达到高度，需使用长臂。查看臂长24.5米或28.6米的行。
     • 在臂长28.6米一行，查找14米幅度对应的起重量。假设性能表显示为4.5吨。
     • 安全校核： 设备重4吨，吊钩、索具重约0.2吨，总重4.2吨。性能
