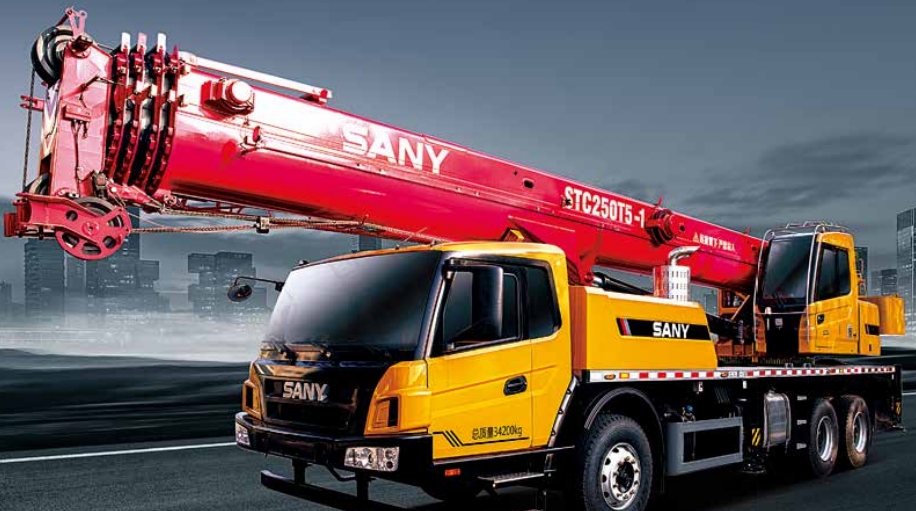

好的，我们来详细解析一下三一STC250T5-1这款25吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，要理解性能表的应用，必须掌握其核心前提：

1. 工况决定性能表： 性能表不是唯一的，它根据起重机支腿伸展状态、配重配置、以及吊臂组合而变化。
2. 关键参数： 性能表主要体现三个关键参数的关系：工作幅度、臂长、额定起重量。这三者相互制约。
3. 安全第一： 性能表中的数值是极限值，实际操作中必须考虑安全系数、风载、地基情况、吊索具重量等，必须留有安全余量。

STC250T5-1的常见工况主要分为以下几种，我们结合具体案例来说明。

---

案例一：基础工况 - 全支腿，10.6吨配重，主臂作业

这是最常见的工况，起重机支腿全伸，安装标配的10.6吨配重。

性能表特点：

• 起重能力最强，稳定性最好。
• 性能表以 “工作幅度”为行，“臂长”为列，交叉点即为该工况下的最大起重量。

应用场景： 城市建筑工地，吊装预制水泥板。

• 任务描述： 将一块重8吨的预制水泥板吊装到10米高的位置。
• 应用步骤：
  1. 确定吊装参数：
     • 被吊物重量： 8吨（必须包括吊钩、索具的重量，假设为0.2吨，总重约8.2吨）。
     • 作业半径（幅度）： 由于工地空间有限，起重机需要停在离安装点约10米远的地方。
     • 所需臂长： 高度10米，加上吊索具高度和货物本身高度，以及臂头到吊钩的距离，通常需要臂长15米左右。
  2. 查阅性能表： 找到“全支腿，10.6t配重”的性能表。
     • 在“臂长”列找到 15.2米（性能表通常是标准臂长，如9.5m, 15.2m, 20.9m等）。
     • 在“工作幅度”行找到 10米。
     • 交叉点查得额定起重量约为 9.5吨。
  3. 安全校验：
     • 实际吊重8.2吨 < 额定起重量9.5吨。
     • 结论： 该工况安全，可以作业。
  4. 注意事项： 操作时要平稳，避免突然回转，因为10米幅度下，起重机的力矩已经较大。

---

案例二：小范围作业工况 - 半支腿或不伸支腿作业

当现场场地狭窄，无法全伸支腿时，需要使用对应的性能表。

性能表特点：

• 起重能力大幅下降，因为起重机的稳定力矩变小。
• 性能表会明确标注支腿的伸展状态（如：半伸、不伸）。

应用场景： 厂房内部设备维修，吊装小型电机。

• 任务描述： 在空间有限的车间内，吊起一台重3吨的故障电机进行更换。
• 应用步骤：
  1. 确定吊装参数：
     • 被吊物重量： 3吨（总重约3.1吨）。
     • 作业半径： 由于设备周围有其他机器，起重机必须紧靠工作，幅度很小，约4米。
     • 所需臂长： 车间高度8米，臂长9.5米（基本臂）即可。
     • 支腿状态： 场地限制，只能半伸支腿。
  2. 查阅性能表： 找到“半支腿”或对应支腿状态的性能表。
     • 在臂长9.5米，幅度4米处查得起重量。
     • 假设查得值为 6.5吨。
  3. 安全校验：
     • 实际吊重3.1吨 < 额定起重量6.5吨。
     • 结论： 安全。
  4. 关键风险点： 绝对禁止超幅度作业！ 在半支腿状态下，如果操作员误以为还是全支腿能力，将臂架伸到10米幅度，性能表显示起重量可能只有1吨多，吊装3吨的
