吊车参数应用

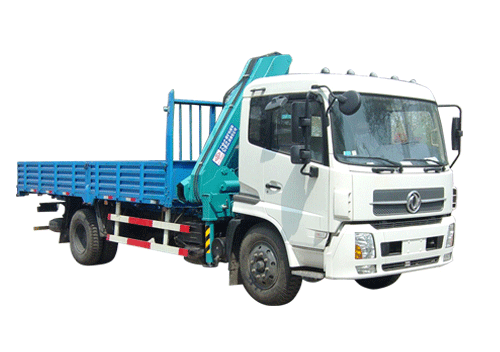

好的，我们来详细解析一下石煤机QYS-6.3ZⅡ型随车吊在不同工况下起重性能表的应用。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何操作都必须严格遵循性能表的规定，严禁超载。
一、 认识石煤机QYS-6.3ZⅡ及其性能表
吊车基本参数：
- 型号： QYS-6.3ZⅡ
- 最大起重量： 6.3吨（通常在最短臂、最小工作幅度下实现）
- 吊臂形式： 基本臂+伸缩臂，通常为3节或4节臂。
- Z： 可能代表专用底盘或特定配置。
- Ⅱ： 通常代表第二代或改进型产品。
性能表的关键要素： 性能表是一个多维表格，主要看三个参数的交叉点：
- 工作幅度（R）： 吊钩中心到吊车回转中心的水平距离。这是最关键的因素，幅度越大，起重能力急剧下降。
- 吊臂长度（L）： 吊臂完全伸出的长度。臂越长，起重能力越小。
- 额定起重量（Q）： 在该工作幅度和吊臂长度下允许起吊的最大重量。
性能表还可能包含支腿全伸、半伸或不伸等不同工况下的数据，后两者起重能力会大幅降低。
二、 应用案例解析
假设我们手头有一份QYS-6.3ZⅡ的性能表（数据为模拟，请务必以随车附带的官方性能表为准）。
| 吊臂长度 (米) | 工作幅度 (米) | 3.5 | 5.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 |
|---|---|---|---|---|---|---|---|---|
| 6.0 | 起重量 (吨) | 6.3 | 4.5 | 3.2 | - | - | - | - |
| 9.5 | 起重量 (吨) | - | 3.8 | 3.0 | 2.0 | 1.2 | - | - |
| 13.0 | 起重量 (吨) | - | - | 2.2 | 1.8 | 1.4 | 0.9 | 0.5 |
注：此表为支腿全伸工况下的模拟数据。
案例一：装卸工地预制板（精确计算，安全第一）
- 工况描述： 在平整的水泥地上，将一块预制板从卡车卸到地面。预制板重量经确认为 3.0吨。需要将预制板吊运到距离卡车约 5米 远的位置。
- 应用性能表步骤：
- 确定关键参数：
- 被吊物重量： 3.0吨
- 所需工作幅度（R）： 约5米（吊车停稳后，测量吊钩到预制板落点的水平距离）
- 所需吊臂长度（L）： 由于目标位置不高，选择较短的臂长效率更高。假设选择 9.5米 臂长。
- 查表核对：
- 找到 L=9.5米 这一行。
- 找到 R=5.0米 这一列。
- 交叉点显示额定起重量为 3.8吨。
- 安全判断： 3.0吨（物重）< 3.8吨（额定起重量）。结论：可以安全作业。
- 操作要点： 即使额定重量有余量，操作时也应平稳缓慢，避免突然启动或制动引起的动载荷。
- 确定关键参数：
案例二：安装楼顶空调外机（考虑臂长与高度）
- 工况描述： 需要将一台重 1.5吨 的空调外机吊装到一栋3层楼（约10米高）的楼顶。吊车需要停在楼旁的马路上，回转中心到楼顶安装点的水平距离约为 8米。
- 应用性能表步骤：
- 确定关键参数：
- 被吊物重量： 1.5吨
- **所需工作幅度（R）：
- 确定关键参数：
