好的，我们来详细解析一下石煤机QYS-4Ⅱ型随车吊在不同工况下的起重性能表应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。

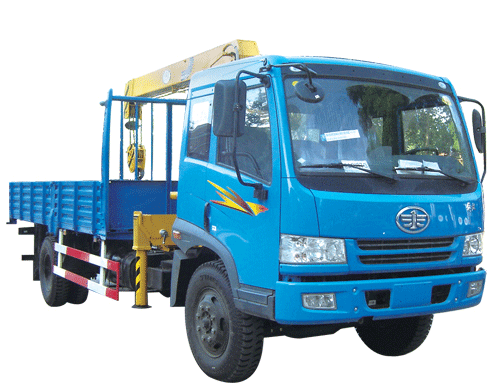

石煤机QYS-4Ⅱ是一款4吨级的直臂式随车吊，其起重能力主要受三个因素影响：

1. 工作幅度（吊臂伸出的水平距离）：幅度越大，起重能力越小。
2. 吊臂长度：吊臂伸得越长，起重能力越小。
3. 支腿伸展情况：是否全伸支腿对稳定性影响巨大，起重能力差异显著。

性能表通常会分为 “全支腿” 和 “半支腿/不起腿” 两种工况。我们假设一个简化的性能表示例（请注意：实际作业必须查阅随车附带的官方原版性能表！）：

假设 QYS-4Ⅱ 起重性能表（单位：kg）

工作幅度 (m)	吊臂长度 5.8m	吊臂长度 8.0m	吊臂长度 10.2m	...
3.0	4000	3200	2500
4.0	3000	2600	2000
5.0	2000	1800	1500
6.0	1200	1300	1100
7.0	700	900	850
8.0	-	600	650
9.0	-	-	450

不起腿工况（仅在车辆两侧）能力约为全支腿的1/3甚至更低。

---

应用案例场景分析

案例一：工地装卸预制水泥板（标准工况）

• 场景描述：在平整的硬化地面上，需要将堆场上的预制水泥板（每块重约1.5吨）吊装到卡车上。
• 应用步骤：
  1. 确认货物重量：水泥板重 1500 kg。
  2. 选择工况：地面平整，空间充足，选择全伸支腿工况，以获得最大起重能力。
  3. 估算工作幅度：水泥板堆距离卡车约4米，吊装时需要将货物从堆场移到卡车上空，最大工作幅度预计为 5.5米。
  4. 查阅性能表：
     • 查看 5.0米 幅度列（保守起见，不看6.0米）。
     • 即使使用最长吊臂（10.2m），在5.0米幅度下的额定起重量为 1500 kg。
  5. 判断与决策：
     • 货物重量（1500 kg） ≤ 额定起重量（1500 kg）。
     • 结论：可以作业，但已是极限载荷。 必须缓慢、平稳操作，严禁急停急启，并考虑吊具（吊带/钢丝绳）的重量（约50-100kg）。
• 安全要点：此工况下，必须全伸支腿，确保地面坚实。由于载荷接近极限，需格外小心。

案例二：狭窄巷道内吊装空调外机（受限工况）

• 场景描述：在老城区狭窄巷道内，为三楼住户安装重约100kg的空调外机。巷道宽度仅允许车辆单侧支腿伸展，或根本无法伸展支腿。
• 应用步骤：
  1. 确认货物重量：空调外机重 100 kg。
  2. 选择工况：空间受限，只能采用不起腿或半支腿工况。
  3. 估算工作幅度和臂长：车辆需靠近墙边，吊臂需伸出越过二楼阳台到达三楼，工作幅度约 6米，臂长至少需要 9米。
  4. 查阅性能表：
     • 首先看不起腿工况的性能表（此表示例未列出，假设其能力为全支腿的1/3）。
     • 在全支腿工况下，9米幅度（对应10.2米臂长）的起重量为 450 kg。
     • 不起腿时，保守估算起重量为 450 kg / 3 = 150 kg。
  5. 判断与决策：
     • 货物重量（100 kg） ≤
