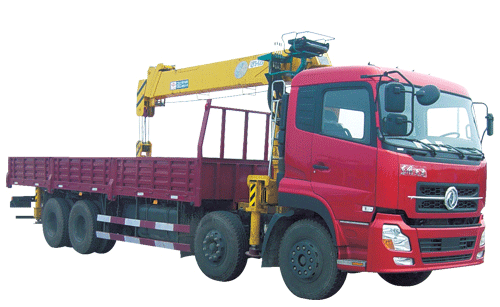

好的，我们来详细解析一下石煤机QYS-12ⅢB型12吨伸缩臂式随车起重机的起重性能表在不同工况下的应用案例。

首先，需要明确一个核心概念：随车起重机的起重能力不是固定的，它主要取决于两个关键因素：工作幅度（吊臂伸出的水平距离）和吊臂的仰角/伸出的长度。 性能表就是将这些变量与允许的起重量对应起来的指南。

石煤机QYS-12ⅢB 基本参数回顾：

• 最大起重量： 12吨（通常在最小工作幅度、基本臂状态下实现）
• 最大起重力矩： 通常约为120 kN.m（这是衡量起重机能力的关键指标，力矩 = 重量 × 幅度）
• 节数： 通常为4节或5节全液压伸缩臂
• 安装形式： 通常安装在卡车货箱前部。

---

起重性能表应用的核心原则

1. 幅度优先原则： 在起吊任何重物前，必须先确定重物中心到起重机回转中心的水平距离（即工作幅度）。这是查表的第一要素。
2. 臂长关联原则： 对于给定的幅度，吊臂伸得越长，起重能力越低。性能表会明确列出不同臂长组合下的数据。
3. 稳定性是生命线： 性能表是在起重机处于坚固、水平的支腿支撑面上得出的。任何地面松软、支腿未完全伸出或车身不平的情况，都会极大削弱实际起重能力，必须进行能力折减，严禁直接按表操作。
4. 考虑吊具重量： 吊钩、钢丝绳等吊具的自重必须从性能表的额定起重量中扣除。

---

不同工况下的应用案例

假设我们有一份简化的QYS-12ⅢB性能表（数值为示例，请以实际手册为准）：

工作幅度 (米)	臂长（全缩）	臂长（伸出一节）	臂长（全伸）
3.0	12.0吨	8.5吨	-
4.0	9.0吨	6.5吨	3.0吨
5.0	6.0吨	4.8吨	2.2吨
6.0	4.0吨	3.5吨	1.6吨
8.0	2.0吨	1.8吨	0.9吨
10.0	1.2吨	1.0吨	0.5吨

案例一：装卸重型设备（追求最大效率）

• 场景： 需要将一台重达10吨的机械设备从地面吊装到卡车上。
• 应用步骤：
  1. 确定重量： 货物重量 = 10吨。
  2. 规划幅度： 卡车货箱宽度约2.5米，起重机回转中心通常靠近驾驶室后方，假设重物需要放置的位置距离回转中心约4米。
  3. 查表： 在“工作幅度4.0米”这一行查找。
     • 如果使用基本臂（全缩），起重量为9.0吨。9.0吨 < 10吨，无法吊装！非常危险！
     • 如果只伸出一节臂，起重量为6.5吨。更无法吊装。
  4. 调整方案：
     • 方案A（减小幅度）： 让卡车倒车，使设备尽可能靠近起重机。如果能将工作幅度控制在3.0米以内，使用基本臂，起重量为12吨 > 10吨，安全可行。
     • 方案B（使用辅助设备）： 如果场地限制无法减小幅度，必须使用更大型号的起重机或采用两台起重机抬吊。
• 案例要点： 此案例展示了在重载工况下，尽可能使用短臂、小幅度是安全高效的关键。性能表直接帮助操作手判断当前方案是否可行，避免了超载事故。

案例二：远距离吊运建材（关注工作范围）

• 场景： 在工地围墙外（距离8米），需要将一捆重约1.5吨的钢筋吊运到围墙内。
• 应用步骤：
  1. 确定重量： 货物重量 = 1.5吨。
  2. **确定幅度：
