吊车参数应用

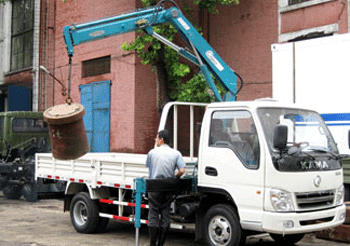

好的，我们来详细解析一下石煤机QYS-1.6Ⅱ型随车吊在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭感觉操作。
石煤机QYS-1.6Ⅱ 基本参数回顾：
- 型号： QYS-1.6Ⅱ
- 最大额定起重量： 1.6吨
- 吊臂形式： 通常为两节或三节直臂或折臂式（具体需看型号细节，但应用逻辑相通）。
- 关键参数： 起重量取决于 工作幅度（吊臂回转半径） 和 吊臂长度。
起重性能表示例（模拟数据，请以实际手册为准）
假设QYS-1.6Ⅱ的性能表如下（单位：吨）：
| 工作幅度 (米) | 吊臂长度： 4.2米 | 吊臂长度： 6.0米 | 吊臂长度： 7.5米 |
|---|---|---|---|
| 3.0 | 1.60 | 1.20 | 0.80 |
| 4.0 | 1.20 | 0.95 | 0.65 |
| 5.0 | 0.80 | 0.75 | 0.50 |
| 6.0 | - | 0.55 | 0.40 |
| 7.0 | - | - | 0.25 |
解读性能表：
- 纵向看（列）： 吊臂伸得越长，在同一工作幅度下的起重量越小。
- 横向看（行）： 工作幅度越大（吊物离车越远），在同一吊臂长度下的起重量越小。
- 最大值： 最大起重量1.6吨出现在 吊臂最短（4.2米）、工作幅度最小（3.0米） 的工况下。
应用案例场景分析
案例一：装卸工地袋装水泥（标准工况）
- 场景描述： 将一托盘袋装水泥从卡车上卸到地面，托盘重量约为1.2吨。
- 应用分析：
- 确认重量： 货物重量1.2吨 < 最大起重量1.6吨，初步可行。
- 确定工况： 卡车货厢宽度约2.5米，吊臂需要伸到车厢中心上方。预计工作幅度在3.5米左右。为了安全且有足够高度，选择中等吊臂长度，如6.0米。
- 查表验证：
- 吊臂长度：6.0米
- 工作幅度：~3.5米（介于3.0和4.0米之间）
- 查表：在3米幅度时可吊1.20吨，在4米幅度时可吊0.95吨。通过内插法估算，在3.5米幅度时，起重量约为 1.07吨。
- 风险决策： 估算值1.07吨 < 货物重量1.2吨。此操作不安全！
- 调整方案：
- 方案A（最佳）： 缩短工作幅度。将卡车停得更近，或使用更短的4.2米吊臂。查表：4.2米臂，3.0米幅度，可吊1.60吨 > 1.2吨，安全。
- 方案B（次选）： 分两次吊装，每次吊半托盘（0.6吨）。
案例一总结： 性能表避免了超载事故。实际操作中，必须选择最有利的吊装位置（减小工作幅度和吊臂长度）。
案例二：在狭窄胡同内安装空调外机（极限工况）
- 场景描述： 车辆只能停在距离楼房墙壁5米远的路边，需要将一台重150公斤的空调外机吊到3楼（约10米高）的安装位置。
- 应用分析：
- 确认重量： 0.15吨，远小于最大起重量，重量上非常安全。
- 确定工况： 这是典型的 “高”和“远” 的工况。关键不是重量，而是吊臂的 作业范围 和 稳定性。
- 工作幅度：至少5米（车到墙的距离）+ 外机安装深度（约0.5米）= 至少
