好的，我们来详细解析一下泰安古河URV804K-CNB型80吨汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确几个核心概念：

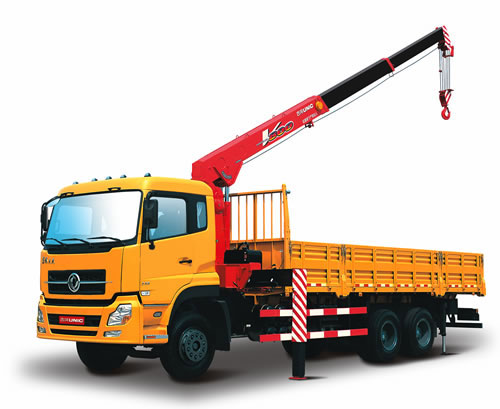

1. URV804K-CNB基本参数：这是一款80吨级的汽车起重机，通常主臂最长可达44米左右，可能配备副臂（桁架臂）以延伸作业高度和半径。
2. 起重性能表：是一张根据起重机的物理结构（臂长、幅度）和稳定性计算出的数据表格，规定了在特定工况下（如支腿全伸、360°全回转）的安全起吊重量。任何操作都必须严格遵循性能表，严禁超载。
3. 关键变量：
   • 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力急剧下降。
   • 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
   • 工况：主要指支腿状况（全伸/半伸/不用支腿）和回转范围（360°/前方区域）。

---

应用案例一：城市立交桥预制梁板吊装

• 场景描述：在市区进行立交桥扩建，需要将一块重28吨的预制钢筋混凝土梁板吊装到桥墩上。作业区域相对开阔，地面坚实。桥墩高度约10米，吊装时吊钩需要越过已建好的部分桥面，预计作业幅度（工作半径）为12米。
• 应用性能表步骤：
  1. 确定工况：地面条件良好，使用支腿全伸工况。吊装需要360°回转调整位置，因此选用360°全回转性能表。这是最常用、起重能力最强的工况。
  2. 确定臂长与幅度：
     • 桥墩高10米，加上吊索具高度和梁板本身高度，吊钩起升高度至少需要15米。
     • 查看性能表中“主臂仰角”或“起升高度”对照表，选择能满足15米起升高度的最短主臂。假设使用18米臂长即可满足要求。
     • 关键参数：臂长18米，幅度12米。
  3. 查表与决策：
     • 在“支腿全伸，360°回转”性能表中，找到“臂长18米”这一列，向下找到“幅度12米”这一行，交叉点的数值即为额定起重量。
     • 假设查表结果为：32吨。
     • 安全校验：预制梁板重28吨，额定起重量32吨，负载率为 28 / 32 = 87.5%。这个数值在安全范围内（通常要求低于85%-90%，需遵守公司具体安全规定），但已经属于重载作业，需要格外谨慎。
     • 决策：可以执行吊装。但必须确保：
       • 吊点、吊索具选择正确，重量计算无误。
       • 进行试吊，观察支腿是否扎实，有无下沉。
       • 动作平稳缓慢，由信号工统一指挥。

---

应用案例二：厂房内设备安装（受限空间作业）

• 场景描述：在一个已建成的厂房内，安装一台重15吨的大型核心设备。厂房净高20米，设备需要放置的位置距离起重机可停放的中心点有14米（幅度）。由于厂房立柱和已有设备的限制，起重机的回转范围被限制在车头前方左右各60°的扇形区域内。
• 应用性能表步骤：
  1. 确定工况：仍然是支腿全伸，但由于回转受限，必须使用侧方或后方作业工况性能表（通常性能表会明确标注360°和侧方/后方的不同数值）。重要：在受限回转工况下，起重能力通常高于360°全回转工况。
  2. 确定臂长与幅度：
     • 厂房净高20米，设备高度3米，吊索具高度约3米，因此需要起升高度约26米。必须使用更长的主臂。假设需要伸出32米主臂。
     • 关键参数：臂长32米，幅度14米。
  3. 查表与决策：
     • 首先，错误查法：如果误用了“360°回转”性能表，在臂长32米、幅度14米时，额定起重量可能只有12吨（小于设备重量15吨），会导致起重机超载报警或发生危险。
     • 正确查法：使用“支腿
