吊车参数应用

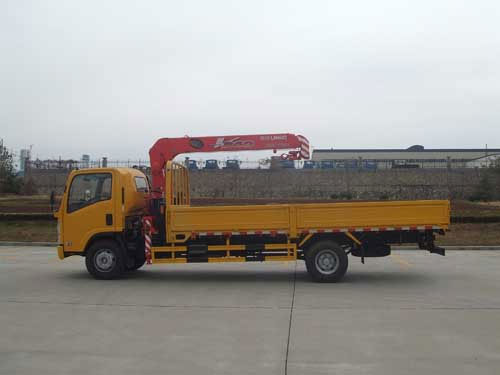

好的，我们来详细解析一下泰安古河URV344GK型（通常为35吨级别）汽车起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全操作的“生命线”。任何吊装作业前，都必须根据性能表进行精确计算和规划。URV344GK的性能表主要受以下因素影响：
- 工作幅度（吊臂回转半径）
- 吊臂长度
- 支腿伸展情况（全支腿或半支腿）
- 配重状态（是否安装副配重）
以下是几个典型的应用案例，展示如何查询和应用性能表。
案例一：市政工程 - 安装预制水泥管
- 工况描述：在宽阔的市政道路上，需要将一根重约8吨、长6米的预制水泥管吊装到预先挖好的沟槽中。现场地面坚实平整。
- 作业规划与性能表应用：
- 确定工况：地面条件好，使用全支腿工况。吊装距离较近，使用基本臂（最短臂） 或稍伸出一点臂长即可，以获得最大起重能力。
- 查询性能表：
- 找到“全支腿、主臂工况”的性能表。
- 假设需要将水泥管吊起后，回转至安装位置，工作幅度预计为7米。
- 查看性能表：在7米幅度下，使用短臂（例如10.2米臂）时，额定起重量可能高达20吨以上。
- 安全校核：
- 货物重量（8吨） + 吊钩、索具重量（约0.5吨） = 总重约8.5吨。
- 额定起重量（20吨） > 总重（8.5吨），且安全余量充足。
- 结论：作业安全。甚至可以适当增加幅度，为吊车和工作人员留出更安全的操作空间。
案例二：厂房内设备检修 - 更换大型电机
- 工况描述：在工厂车间内，需要更换一台位于设备顶部的电机，电机重量约6吨。车间高度有限，且有其他设备阻碍，吊车不能完全靠近。
- 作业规划与性能表应用：
- 确定工况：厂房内空间受限，可能需要使用半支腿工况以减小占地面积。同时，需要伸出较长的吊臂来跨越障碍并达到足够的高度。
- 查询性能表：
- 找到“半支腿、主臂工况”的性能表。特别注意：半支腿工况的起重能力远低于全支腿！
- 经过测量，吊车中心到电机安装点的水平距离（工作幅度）约为12米。由于电机在设备顶部，需要将吊臂伸出至20米左右。
- 安全校核：
- 查看性能表：在20米臂、12米幅度下，半支腿的额定起重量可能只有3.5吨左右。
- 货物重量（6吨） + 索具重量（约0.3吨） = 总重约6.3吨。
- 额定起重量（3.5吨） << 总重（6.3吨）！
- 方案调整：
- 此方案极其危险，严禁作业！
- 调整方案1：想办法清理障碍，让吊车能以全支腿方式支车。重新查询全支腿性能表：20米臂、12米幅度下，起重量可能为7吨左右，大于6.3吨，方案可行。
- 调整方案2：如果无法全支腿，则必须使用吨位更大的起重机，或采用其他吊装方法（如搭建龙门架）。
案例三：钢结构安装 - 吊装钢梁
- 工况描述：在建筑工地吊装一根重约10吨、长度为15米的钢梁。需要将钢梁提升至离地15米的高度进行安装。
- 作业规划与性能表应用：
- 确定工况：工地地面经过处理，使用全支腿。提升高度要求高，需要使用长主臂，甚至可能需要副臂。
- 查询性能表：
- 首先计算所需吊臂长度。吊钩滑轮组有一定高度，钢梁本身长15米，需要垂直吊装，预计需要22米左右的主臂长度。
